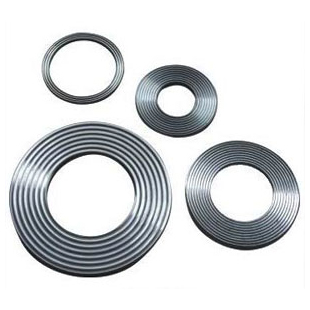

Wenn Sie durch eine chemische Verarbeitungsanlage gehen, werden Sie auf ein komplexes Netzwerk aus Rohren, Behältern und Wärmetauschern stoßen, die alle durch Flanschverbindungen miteinander verbunden sind. Diese Verbindungen stellen potenzielle Schwachstellen dar und beruhen auf einer bescheidenen, aber entscheidenden Komponente: der Dichtung. Jahrzehntelang bestand die Industrie häufig aus spiralförmig gewickelten Dichtungen oder sogar einfachen asbestfreien Plattenmaterialien. Es ist jedoch ein grundlegender Wandel im Gange.Wellblechdichtungen(CMGs) werden aus gutem Grund schnell zum Standard für kritische Dichtungsanwendungen. Sie bieten eine einzigartige Kombination aus Widerstandsfähigkeit, Temperaturbeständigkeit und Dichtungszuverlässigkeit, die von vielen herkömmlichen Alternativen nicht erreicht wird. Bei Ningbo Kaxite Sealing Materials Co., Ltd. steht unser Werk an der Spitze dieser Revolution und stellt leistungsstarke Wellblechdichtungen her, die die anspruchsvollsten Dichtungsprobleme in Chemieanlagen, Raffinerien und petrochemischen Anlagen weltweit lösen.
Die wachsende Vorliebe für Wellblechdichtungen ist nicht nur ein Trend; Es ist eine logische Antwort auf die steigenden Anforderungen der modernen chemischen Verarbeitung. Zur Verbesserung der Effizienz werden Anlagen bei höheren Drücken und Temperaturen betrieben. Sie arbeiten mit aggressiveren und giftigeren Medien, bei denen Leckagen nicht nur kostspielig, sondern möglicherweise katastrophal sind. Die Umwelt- und Sicherheitsvorschriften verschärfen sich und erfordern nahezu Null-Emissionen. In dieser herausfordernden Umgebung sticht die Wellblechdichtung hervor. Sein einzigartiges gewelltes Profil sorgt für eine außergewöhnliche Rückfederung und Elastizität und gleicht die unvermeidlichen Temperatur- und Druckschwankungen eines Prozesses aus. Diese Widerstandsfähigkeit gewährleistet langfristig eine dichte Abdichtung, reduziert diffuse Emissionen und macht ein ständiges Nachziehen überflüssig. In diesem Artikel werden wir die technischen Prinzipien, die Materialwissenschaft und die praktischen Anwendungen untersuchen, die Wellblechdichtungen zur bevorzugten Wahl für die chemische Industrie machen, und wir werden einen detaillierten, technischen Einblick in die Spezifikationen und Best Practices für ihre Verwendung geben.
In der Welt der chemischen Verarbeitung ist der „Steady State“ ein Mythos. Der reale Betrieb ist durch thermische Ausdehnung und Kontraktion, Druckstöße und Vibrationen gekennzeichnet. Diese zyklischen Belastungen sind der Hauptfeind einer zuverlässigen Flanschdichtung. Herkömmliche Flachdichtungen, wie z. B. asbestfreie Platten, können unter der anfänglichen Schraubenbelastung dauerhaft „aushärten“. Dadurch verlieren sie mit der Zeit ihre Spannkraft und Elastizität. Wenn der Flansch einem Wärmezyklus ausgesetzt ist, kann die Ausdehnung die Dichtung weiter zusammendrücken, und wenn sie abkühlt, kann die Dichtung nicht zurückfedern, um einen ausreichenden Dichtungsdruck aufrechtzuerhalten. Dieser Verlust der Schraubenkraft führt zu Undichtigkeiten. Eine Wellblechdichtung ist grundlegend anders. Sein Kern ist ein dünnes, gewelltes Metallprofil, das als eine Reihe von Federn fungiert. Beim Komprimieren versagt es nicht in gleicher Weise plastisch; es behält erhebliche elastische Energie.
Um dies zu veranschaulichen, stellen Sie sich den Unterschied zwischen einem flachen Blatt Karton und einem Karton aus Wellpappe vor. Das flache Laken lässt sich leicht falten und knittern und verliert dadurch seine Festigkeit. Die Wellpappe hingegen ist starr und kann zurückfedern. Das gleiche Prinzip gilt für Dichtungen. Das gewellte Profil unserer Wellblechdichtungen bietet ein hohes Maß an Flexibilität und Rückstellvermögen. In einer aktuellen Studie eines führenden europäischen Dichtungsinstituts wurde die „Kriechrelaxation“ verschiedener Dichtungstypen gemessen. Unter Kriechrelaxation versteht man den Spannungsverlust der Schraube im Laufe der Zeit. Nach 1.000 Stunden bei 300 °C hatte eine standardmäßige komprimierte Faserdichtung über 60 % ihrer ursprünglichen Spannung verloren. Eine flexible Graphitdichtung verlor etwa 35 %. Unsere Wellblechdichtungen hingegen verloren weniger als 15 % ihrer ursprünglichen Spannung. Diese außergewöhnliche Beibehaltung der Schraubenkraft bedeutet, dass der Flansch länger dicht bleibt, selbst wenn das System starken Temperatur- und Druckwechseln ausgesetzt ist.
Bei dieser Widerstandsfähigkeit geht es nicht nur um die Abdichtung; es geht auch um Sicherheit und Kosten. In vielen Prozessen kann die Erkennung eines kleinen Lecks schwierig sein und erfordert teure Gaserkennungsgeräte. Wenn ein Leck festgestellt wird, muss die Anlage oft heruntergefahren werden, um die Dichtung nachzuziehen oder auszutauschen. Für eine Chemiefabrik kann die Stilllegung Zehntausende Dollar pro Stunde durch Produktionsausfälle kosten. Durch die langfristige Aufrechterhaltung der Abdichtung reduzieren Wellblechdichtungen die Häufigkeit dieser kostspieligen und störenden Eingriffe. Die „Rückfederungs“-Eigenschaft des Wellkerns stellt sicher, dass die Dichtung die Differenzbewegung zwischen den Flanschen aufnehmen kann, wodurch die Dichtung geschützt und diffuse Emissionen verhindert werden. Diese Zuverlässigkeit ist der Hauptgrund, warum Wartungsmanager für ihre kritischsten und anspruchsvollsten Anwendungen zunehmend Wellblechdichtungen einsetzen.
Eines der anspruchsvollsten Dichtungsszenarien in der chemischen Verarbeitung ist ein Niederdruckflansch mit großem Durchmesser. Denken Sie an einen Mannloch für einen Lagertank, einen Kanal mit großem Durchmesser oder eine Wärmetauscherabdeckung. Diese Flansche sind oft schwer abzudichten, da sie eine sehr große Oberfläche haben, es kann jedoch nur eine begrenzte Schraubenkraft aufgebracht werden, ohne den Flansch selbst zu verformen. Darüber hinaus sind die Flanschflächen bei diesen Anwendungen aufgrund früherer Dichtungswechsel oder einfach aufgrund der Größe der Struktur häufig beschädigt, narbig oder falsch ausgerichtet. Eine herkömmliche Flachdichtung erfordert einen sehr hohen Flächendruck, um eine Abdichtung zu erzeugen. Bei einem großen Flansch ist es jedoch nahezu unmöglich, diesen gleichmäßigen Druck zu erreichen.
Hier zeigt sich die Genialität des Wellblechdichtungsdesigns. Sein gewelltes Muster erzeugt eine Reihe hochkonzentrierter Dichtungslinien. Anstatt einen hohen Durchschnittsdruck über die gesamte Dichtungsfläche zu erfordern, konzentriert es die verfügbare Schraubenkraft auf diese schmalen Kontaktzonen. Dies bedeutet, dass eine gewellte Metalldichtung auch bei relativ geringen Schraubenkräften eine leckagefreie Abdichtung erreichen kann. Die Fähigkeit, sich an Oberflächenunregelmäßigkeiten anzupassen, ist ein weiterer entscheidender Vorteil. Der gewellte Kern fungiert als flexible Membran, die sich komprimieren und an Oberflächenfehler anpassen lässt, was beim Abdichten großer, manchmal verzogener Flansche unerlässlich ist. Standard-Flachdichtungen können diese Lücken und Unvollkommenheiten einfach nicht überbrücken, ohne die Flanschfläche umfassend zu reparieren, was ein teurer und zeitaufwändiger Prozess ist.
Dieser Leistungsvorteil führt direkt zu tatsächlichen Kosteneinsparungen. Wenn in der Vergangenheit ein Tank mit großem Durchmesser undicht war, bestand die Lösung oft darin, den Tank zu isolieren, ihn zu entleeren und die Flanschfläche von einem Schweißer reparieren zu lassen oder einen kundenspezifischen Bearbeitungsprozess anzuwenden. Dies erforderte oft wochenlange Vorbereitungen und erhebliche Kosten. Mit Wellblechdichtungen werden viele dieser Probleme auf Dichtungsebene gelöst. Unsere Fabrik,Ningbo Kaxite Dichtungsmaterialien Co., Ltd., produziert gewellte Metalldichtungen in Größen von bis zu mehreren Metern Durchmesser, für Drücke von nur wenigen Millibar und für Vakuumbedingungen. Die Fähigkeit der Dichtung, bei so geringen Schraubenkräften eine zuverlässige Abdichtung zu bieten, kombiniert mit ihrer Toleranz gegenüber Oberflächenfehlern, macht sie zur Lösung der Wahl für diese problematischen Großanwendungen. Diese Fähigkeit ermöglicht es Anlagen, kostspielige Ausfallzeiten und Flanschreparaturen zu vermeiden, den Betrieb aufrechtzuerhalten und die Wartungsbudgets zu reduzieren.
Die Auswahl der richtigen Wellblechdichtung für eine bestimmte chemische Verarbeitungsanwendung erfordert ein klares Verständnis der Betriebsbedingungen und der technischen Spezifikationen der Dichtung. Eine Nichtübereinstimmung kann zu vorzeitigem Ausfall, Undichtigkeiten und potenziellen Gefahren führen. Die folgende Tabelle enthält einen detaillierten Spezifikationsleitfaden für unser Standardsortiment an Wellblechdichtungen und hebt die technischen Gründe für jeden Parameter hervor. Für komplexe Anwendungen bieten wir jedoch einen umfassenden kundenspezifischen Engineering-Service an, um eine Dichtung zu entwerfen, die perfekt auf Ihren Flansch abgestimmt ist.
| Parameter | Standardspezifikation | Technische Begründung und Anwendungsauswirkungen |
| Kernmaterial | SS304, SS316, SS316L, Titan | Bestimmt Korrosionsbeständigkeit und Temperaturbeständigkeit. SS316L ist für die meisten Chemiedienstleistungen üblich. Titan für starke Korrosion und Hochtemperaturbeständigkeit. |
| Kerndicke (mm) | 0,20 - 0,40 | Dickere Kerne (0,30–0,40 mm) bieten eine größere Widerstandsfähigkeit und werden für Niederdruckflansche mit großem Durchmesser bevorzugt. Dünnere Kerne (0,20 mm) sind für Hochdrucksysteme vorgesehen, die eine minimale Entspannung erfordern. |
| Wellenteilung (mm) | 2,5 - 4,0 | Die Steigung ist der Abstand zwischen den Wellenspitzen. Eine engere Steigung (2,5 mm) erzeugt mehr Dichtungslinien, besser für Anwendungen mit geringer Schraubenlast. Ein größerer Abstand (4,0 mm) ist für Hochdruckanwendungen vorgesehen. |
| Wellenhöhe (mm) | 0,8 - 1,5 | Bestimmt die Kompressibilität und Rückfederung. Höhere Höhen ermöglichen eine größere Flanschbewegung und eine bessere Oberflächenanpassung. |
| Material der Dichtungselemente | Flexibler Graphit, PTFE, Glimmer | Am gebräuchlichsten ist flexibler Graphit, der eine hervorragende Temperatur- und Chemikalienbeständigkeit bietet. PTFE ist für aggressive Chemikalien bei niedrigeren Temperaturen geeignet. Glimmer ist für ultrahohe Temperaturen geeignet. |
| Dichtelementdichte (g/cm³) | 1,0 - 1,2 (Graphit) | Eine höhere Dichte verringert Porosität und Kriechen, kann jedoch schwieriger zu komprimieren sein. Eine Standarddichte ist ein gutes Gleichgewicht. |
| Maximale Auslegungstemperatur (°C) | Bis zu 650°C (mit Glimmer) | Dies ist die kritische Grenze. Eine Überschreitung kann zu einer Verschlechterung des Kerns oder des Dichtungselements führen, was zum Versagen der Dichtung führen kann. |
| Maximaler Auslegungsdruck (bar) | Bis 250 bar | Bestimmt die minimale Schraubenlast und die erforderliche Dichtungsstärke. Höhere Drücke erfordern einen dickeren oder stärkeren Kern. |
| Empfohlene Dichtungsspannung (N/mm²) | 50 - 150 | Dies ist die Druckspannung, die erforderlich ist, um eine Abdichtung zu erreichen. Zu niedrig, und der Flansch wird undicht; zu hoch, und die Dichtung oder der Flansch könnten beschädigt werden. |
| Leckrate (ASTM F37) | < 0,001 ml/min | Dies ist die Dichtungsleistungsmetrik, die die Fähigkeit der Dichtung angibt, diffuse Emissionen zu verhindern. |
Bei der Auswahl einer Wellblechdichtung kommt es nicht nur auf die individuellen Materialspezifikationen an; Es geht darum, die Wechselwirkung zwischen Dichtung und Flansch zu verstehen. Die Schraubenkraft muss ausreichen, um die Dichtung zu komprimieren und die erforderliche Dichtungsspannung zu erzeugen, darf aber nicht so hoch sein, dass sie den Kern zerdrückt. Auch die Oberflächenbeschaffenheit und Parallelität des Flansches spielen eine entscheidende Rolle. Für eine optimale Abdichtung empfehlen wir eine Flanschoberflächenbeschaffenheit von Ra 3,2 bis 6,3 µm. Bei Kaxite verwendet unser technisches Team eine fortschrittliche Finite-Elemente-Analyse (FEA), um das Verhalten der Dichtung unter bestimmten Schraubenlasten und -drücken zu simulieren. Dadurch können wir das optimale Dichtungsdesign und ein Verfahren mit kontrolliertem Drehmoment empfehlen und so eine zuverlässige und leckagefreie Verbindung gewährleisten, die den strengsten Emissionsnormen entspricht.
Die chemische Industrie ist unglaublich vielfältig und verarbeitet alles von ungefährlichen Kohlenwasserstoffen bis hin zu aggressiven Säuren, Ätzmitteln und Lösungsmitteln. Es gibt keine einzige „universelle“ Dichtung, die allen chemischen Umgebungen standhält. Die wahre Stärke der Wellblechdichtung liegt in ihrer Anpassbarkeit. Durch die sorgfältige Auswahl des Kernmetalls und des Deckmaterials (oder Dichtungselements) kann die Dichtung genau auf die spezifischen Medien und Betriebsbedingungen abgestimmt werden. Diese Flexibilität ist der Grund, warum sie immer häufiger anstelle von Standard-Spiraldichtungen eingesetzt werden, die über eine begrenztere Auswahl an Konstruktionsmöglichkeiten verfügen. Bei Ningbo Kaxite Sealing Materials Co., Ltd. produzieren wir gewellte Metalldichtungen mit einer breiten Palette an Materialkombinationen, um den hohen Anforderungen der chemischen, petrochemischen und pharmazeutischen Industrie gerecht zu werden.
Das Kernmetall sorgt für die strukturelle Festigkeit und Widerstandsfähigkeit. Für allgemeine chemische Anwendungen ist SS316L eine vielseitige Wahl und bietet eine gute Beständigkeit gegenüber einer Vielzahl von Medien und Betriebstemperaturen. Für stärker korrosive Umgebungen, beispielsweise solche mit Chloriden oder Säuren, werden höhere Legierungen wie Hastelloy C276 oder Inconel 625 empfohlen. Für extrem hohe Temperaturen, beispielsweise in Raffinerieöfen, werden Titan- oder Nickelbasislegierungen verwendet. Unsere Fabrik verfügt über einen umfassenden Bestand dieser Spezialmetalle, was eine schnelle Herstellung ermöglicht. Ebenso entscheidend ist die Wahl des Dichtelements. Die häufigste Wahl ist flexibler Graphit, der eine hervorragende Hitzebeständigkeit (bis zu 650 °C) und chemische Kompatibilität mit den meisten Kohlenwasserstoffen und Dampf bietet. Allerdings ist Graphit für stark oxidierende Säuren nicht geeignet, da er oxidieren und seine Dichteigenschaften verlieren kann. In diesen Fällen verwenden wir ein Deckmaterial aus PTFE oder seinen modifizierten Formen, die chemisch inert sind.
Wir bieten auch innovative Designs an, wie zum Beispiel eine „Dual Sealing Layer“-Konstruktion. Dabei kommen zwei unterschiedliche Dichtelemente zum Einsatz, zum Beispiel eine Graphit-Innenschicht zur Primärabdichtung und ein PTFE-Außenring zum Schutz vor Medien, die Graphit angreifen würden. Ein weiteres fortschrittliches Design ist die Einbeziehung eines inneren und äußeren Stützrings. Ein Innenring verhindert, dass die Dichtung unter Druck nach innen kollabiert (besonders wichtig bei hohen Drücken), während ein Außenring für Korrosionsschutz sorgt und bei der Zentrierung hilft. Dieses Maß an Individualisierung ist der Grund, warum Wellblechdichtungen zum Standard für sicherheitskritische und hochwertige Anwendungen werden. Ein typisches Beispiel: Ein großer Pharmahersteller hatte mit Kontaminationsproblemen in einem hochreinen Wasserkreislauf aufgrund herausnehmbarer Materialien aus Standarddichtungen zu kämpfen. Unser Werk hat eine gewellte Metalldichtung mit einer festen PTFE-Beschichtung und einem SS316L-Kern entwickelt, die alle extrahierbaren Stoffe eliminiert und für eine reine, saubere Dichtung sorgt. Eine solche maßgeschneiderte Lösung ist nur mit der flexiblen Designplattform einer Wellblechdichtung möglich.
Frage 1: Wie unterscheidet sich eine gewellte Metalldichtung von einer spiralgewickelten Dichtung hinsichtlich der Leistung?
Antwort: Der Hauptunterschied liegt im Kerndesign. Eine spiralförmig gewickelte Dichtung verwendet einen spiralförmig gewickelten V-förmigen Metallstreifen mit einem Füllstoff. Sie eignen sich hervorragend für viele Anwendungen, können jedoch bei Beschädigung des Füllmaterials zum „Ausblasen“ neigen. Eine gewellte Metalldichtung verwendet einen massiven, durchgehenden gewellten Metallkern, der für eine robustere, steifere Struktur sorgt. Dieses Design bietet eine hervorragende Ausblasfestigkeit und ist widerstandsfähiger gegenüber starken Temperaturwechseln. Während Spiraldichtungen eine gute Wahl für allgemeine Zwecke sind, werden gewellte Metalldichtungen in der Regel für Niederdrücke, Flansche mit großem Durchmesser und für Anwendungen bevorzugt, bei denen eine Beschädigung oder Fehlausrichtung der Flanschflächen ein Problem darstellt.
Frage 2: Kann eine Wellblechdichtung an einem Flansch mit sehr rauer Oberflächenbeschaffenheit verwendet werden?
Antwort: Ja, das ist einer ihrer Hauptvorteile. Das gewellte Profil fungiert als eine Reihe flexibler Federn, die sich komprimieren und an Oberflächenunregelmäßigkeiten anpassen lassen. Das weiche Dichtelement (Graphit oder PTFE) füllt die Mikrospalte und sorgt so für eine Abdichtung. Dadurch sind sie ideal für die Reparatur alter, korrodierter Flansche, ohne dass Kosten für eine Oberflächenerneuerung anfallen. Wir empfehlen jedoch immer eine einigermaßen glatte und ebene Flanschfläche, um eine optimale Abdichtung zu erreichen. Bei extrem rauen Flanschen kann ein dickeres Dichtelement oder eine Deckschicht mit höherer Dichte erforderlich sein. Unser technisches Team kann Sie über die beste Lösung für Ihre spezifische Erkrankung beraten.
Frage 3: Welches Drehmoment sollte ich beim Verschrauben einer Wellblechdichtung verwenden?
Antwort: Es gibt keinen einheitlichen Drehmomentwert. Dies hängt von der Dichtungsgröße, der Schraubengröße, der Flanschleistung und dem Dichtungsmaterial ab. Ziel ist es, die empfohlene Dichtungsspannung (typischerweise 50–150 N/mm² für Wellblechdichtungen) zu erreichen, ohne den Kern zu zerdrücken. Für jede von uns gelieferte Dichtung liefern wir ein detailliertes Drehmomentverfahren, das auf der Grundlage Ihrer spezifischen Flanschkonstruktion berechnet wird. Bei diesem Verfahren werden das Drehmoment in ft-lbs oder Nm, die Anzugsreihenfolge und die Anzahl der Durchgänge angegeben. Diese Vorgehensweise ist unbedingt einzuhalten, um eine leckagefreie Abdichtung zu erreichen und Schäden vorzubeugen. Überschreiten Sie niemals das empfohlene Drehmoment.
Frage 4: Sind Wellblechdichtungen für den Vakuumbetrieb geeignet?
Antwort: Ja, absolut. Wellblechdichtungen eignen sich hervorragend für Vakuumanwendungen, einschließlich Hochvakuum. Ihr starrer Kern verhindert im Gegensatz zu einigen weicheren Blechdichtungen, dass sie in den Flanschspalt hineingezogen werden. Das gewellte Design sorgt auch bei Unterdruck für eine positive Abdichtung. Wir empfehlen eine Konstruktion mit einem inneren Stützring, um ein Zusammenfallen nach innen zu verhindern, und einem Dichtungselement mit hoher Dichte, um das Ausgasen zu minimieren. Unser Werk in Ningbo Kaxite Sealing Materials Co., Ltd. hat gewellte Metalldichtungen für zahlreiche Vakuumanwendungen geliefert, unter anderem in der Pharma- und Halbleiterindustrie.
Frage 5: Wie lagere ich Wellblechdichtungen, um ihre Unversehrtheit vor dem Einbau sicherzustellen?
Antwort: Wellblechdichtungen sollten in einer sauberen, trockenen und kühlen Umgebung gelagert werden. Sie müssen vor Feuchtigkeit, Schmutz und extremen Temperaturen geschützt werden. Die Originalverpackung (häufig eine versiegelte Plastiktüte mit einem Luftentfeuchter) sollte bis zur Installation intakt bleiben, um Rost oder Verunreinigungen zu vermeiden. Sie sollten flach gelagert werden, um Verformungen zu vermeiden, und sie sollten nicht mit anderen schweren Gegenständen darauf gestapelt werden. Unser Werk stellt jeder Lieferung detaillierte Lagerungsanweisungen zur Verfügung, um sicherzustellen, dass die Dichtungen in einwandfreiem Zustand vor Ort ankommen.
Von der Widerstandsfähigkeit gegen die brutalsten Temperatur- und Druckzyklen bis hin zur Abdichtung problematischer Flansche mit großem Durchmesser und der beispiellosen Materialflexibilität hat sich die Wellblechdichtung als überlegene Dichtungslösung für die moderne chemische Verarbeitungsindustrie erwiesen. Seine einzigartige Technik bietet ein Maß an Zuverlässigkeit, Sicherheit und Kosteneffizienz, mit dem herkömmliche Dichtungsalternativen einfach nicht mithalten können. Für Wartungsingenieure und Anlagenmanager stellt es eine proaktive Investition in einen leckagefreien, langfristigen Betrieb dar.
Sind Sie bereit, die Dichtungsleistung Ihrer Anlage zu verbessern?Kontaktieren Sie noch heute Ningbo Kaxite Sealing Materials Co., Ltdum Ihre konkrete Anwendung zu besprechen. Unser Team aus erfahrenen Ingenieuren arbeitet mit Ihnen zusammen, um die optimale Design- und Materialkombination für Ihre kritischsten Flanschverbindungen auszuwählen. Wir bieten kostenlose technische Beratungen, Empfehlungen zum Dichtungsdesign und Vor-Ort-Schulungen für Ihr Wartungsteam.Fordern Sie jetzt Ihre kostenlose technische Beratung bei Ningbo Kaxite Sealing Materials Co., Ltd. an und sichern Sie die Integrität Ihrer Anlage mit der zuverlässigen Abdichtung von Wellblechdichtungen.
