In industriellen Hochtemperaturanwendungen – etwa in petrochemischen Raffinerien, Kraftwerken und Wärmetauschern – versagen Standarddichtungen häufig aufgrund thermischer Zersetzung, Kriechrelaxation oder Verlust der Elastizität. Gezahnte Metalldichtungen wurden jedoch speziell dafür entwickelt, in diesen anspruchsvollen Umgebungen hervorragende Leistungen zu erbringen. Doch was macht sie so geeignet für hohe Temperaturen? Die Antwort liegt in ihrem einzigartigen Design und der Materialauswahl. Eine gezahnte Metalldichtung besteht aus einem Metallkern (typischerweise Edelstahl oder eine Legierung mit hohem Nickelgehalt) mit konzentrischen Rillen (Rillen) auf beiden Seiten und häufig einem weichen Beschichtungsmaterial wie Graphit oder PTFE, das über den Rillen aufgetragen wird. Der Metallkern sorgt für mechanische Festigkeit und thermische Stabilität, während die Verzahnungen die Dichtungskraft in einem schmalen Band konzentrieren und so hohe Einheitslasten erzeugen, die Flanschbewegungen und Temperaturwechsel berücksichtigen. Bei Ningbo Kaxite Sealing Materials Co., Ltd. stellt unser Werk seit über 20 Jahren gezahnte Dichtungen her und wir haben ihre Leistung je nach verwendeten Materialien bei Temperaturen von -200 °C bis 850 °C validiert.
Die Eignung von gezahnten Metalldichtungen für hohe Temperaturen wird durch vier Schlüsselfaktoren bestimmt: die Verwendung von hochtemperaturbeständigen Metalllegierungen (wie Edelstahl 316L, Inconel 625 oder Hastelloy C276), die Verwendung eines thermisch stabilen Deckmaterials (expandierter Graphit oder Glimmer), die kontrollierte Kompression und Erholung des gezahnten Designs und die minimale Diskrepanz bei der Wärmeausdehnung zwischen den Dichtungs- und Flanschmaterialien. Im Gegensatz zu weichen Dichtungen (z. B. Gummi oder PTFE), die bei erhöhten Temperaturen weich werden, kriechen oder oxidieren, behält der Metallkern einer gezahnten Dichtung seine Form und Dichtkraft. Wenn die Verzahnungen zusammengedrückt werden, bilden sie eine Reihe dichter Dichtungslinien, die Leckagepfade auch bei starker Temperaturwechselbelastung wirksam blockieren. In diesem umfassenden Artikel werden wir die Materialwissenschaft, die Designgeometrie und die Leistungsmerkmale, die Metall ausmachen, analysierengezahnte Dichtungendie bevorzugte Wahl für Hochtemperaturversiegelungen. Wir stellen außerdem detaillierte technische Spezifikationen, Anwendungsrichtlinien und reale Leistungsdaten aus der umfangreichen Erfahrung unseres Werks zur Verfügung.
Die Grundlage jeder Hochtemperatur-Zackendichtung ist ihr Metallkern. Im Gegensatz zu organischen oder Elastomermaterialien, die sich bei relativ niedrigen Temperaturen (typischerweise unter 200–250 °C) zersetzen oder oxidieren, behalten Hochleistungsmetalllegierungen ihre mechanischen Eigenschaften und Korrosionsbeständigkeit bei Temperaturen bis zu 850 °C oder sogar höher. BeiNingbo Kaxite Dichtungsmaterialien Co., Ltd.Wir bieten eine Reihe von Metallkernmaterialien an, die jeweils aufgrund ihrer spezifischen Temperatur- und Korrosionsbeständigkeitseigenschaften ausgewählt werden. Für die meisten Hochtemperaturanwendungen empfehlen wir austenitische Edelstähle (z. B. 304, 316L) für Temperaturen bis zu 600 °C und Nickelbasislegierungen (Inconel 625, Incoloy 825) für Temperaturen bis zu 850 °C oder in stark korrosiven Umgebungen. Der Metallkern sorgt für die erforderliche strukturelle Integrität, um die Spannung der Dichtung unter der Belastung der Flanschschrauben aufrechtzuerhalten, selbst wenn Flansch und Dichtung einer thermischen Ausdehnung unterliegen.
Haupteigenschaften der Metallkernmaterialien, die in unseren gezahnten Dichtungen verwendet werden:
Die Wahl des Metallkernmaterials ist entscheidend für das Erreichen der gewünschten Lebensdauer. In einer Raffinerieanwendung mit Betriebstemperaturen von 500 °C und einem korrosiven Prozessmedium, das Schwefelverbindungen enthält, würden wir beispielsweise einen Inconel 625-Kern spezifizieren, der eine außergewöhnliche Beständigkeit sowohl gegen Oxidation als auch gegen Sulfidierung bietet. In einer Kraftwerksdampfleitung, die bei 540 °C betrieben wird, reicht oft ein 316L-Edelstahlkern mit einer Graphitbeschichtung aus. Unser Werk führt für jede Anwendung eine strenge Materialanalyse unter Berücksichtigung der Betriebstemperatur, des Drucks und der Korrosivität des Mediums durch, um den optimalen Metallkern zu empfehlen. Wir führen auch metallurgische Tests, einschließlich Härte-, Zug- und Korngrößenanalysen, an jeder Charge von Metallkernmaterial durch, um die Einhaltung der ASTM-Spezifikationen sicherzustellen.
Um den praktischen Unterschied zu veranschaulichen, betrachten Sie eine Fallstudie aus einer petrochemischen Anlage, in der eine Kerndichtung aus Kohlenstoffstahl bei 550 °C eingesetzt wurde. Die Dichtung versagte nach 6 Monaten aufgrund von Oxidation und Dickenverlust. Nach der Umstellung auf unsere gezahnte Dichtung aus Edelstahl 316L mit Graphitbeschichtung verlängerte sich die Lebensdauer der Dichtung auf über 4 Jahre, ohne dass es zu einem messbaren Verlust der Dichtfähigkeit kam. Diese Langlebigkeit führt direkt zu weniger Wartungsstillständen, verbesserter Anlagensicherheit und niedrigeren Gesamtbetriebskosten. Unsere Fabrik bei Kaxite verfügt über eine umfassende Datenbank mit Materialleistungsdaten, die es uns ermöglicht, den optimalen Metallkern für jede Hochtemperaturanwendung auszuwählen.

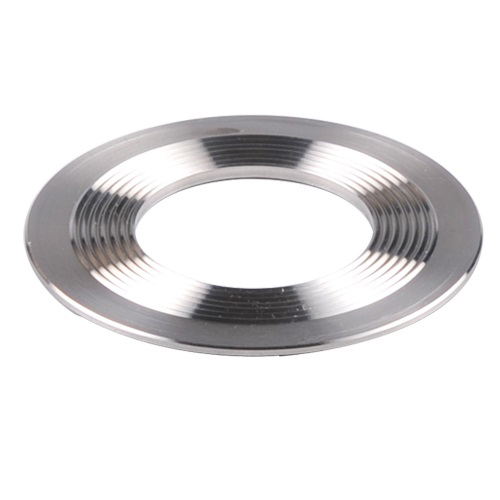

Das gezahnte (oder gerillte) Design von gezahnten Metalldichtungen ist nicht nur ein strukturelles Merkmal – es ist ein wesentlicher Faktor für die Dichtungsleistung bei hohen Temperaturen. Die konzentrischen Verzahnungen auf den Dichtungsflächen erfüllen mehrere Funktionen: Sie konzentrieren die Schraubenlast auf schmale Umfangsbänder und erzeugen so hohe Einheitsdichtungsspannungen (bis zu 500–700 MPa), die sich in die Flanschoberfläche einbetten und für eine wirksame Abdichtung sorgen. Sie ermöglichen außerdem eine radiale Ausdehnung und Kontraktion der Dichtung bei Temperaturwechseln, ohne dass es zu einer übermäßigen Spannungsrelaxation kommt. Darüber hinaus fungieren die Verzahnungen als mehrere unabhängige Dichtungsbarrieren, so dass bei einer Beschädigung einer Verzahnung die benachbarten Verzahnungen weiterhin die Abdichtung aufrechterhalten. Diese Redundanz ist besonders wertvoll bei Hochtemperaturanwendungen, bei denen Temperaturwechsel zu Flanschbewegungen und Dichtungsbewegungen führen können.
Wichtige leistungssteigernde Merkmale des gezahnten Designs unserer gezahnten Dichtungen:
Unser Werk führt umfangreiche Tests durch, um die Verzahnungsgeometrie für verschiedene Anwendungen zu optimieren. Wir haben Verzahnungstiefen von 0,15 mm bis 0,3 mm und Abstände (Abstand zwischen den Verzahnungen) von 1,0 mm bis 2,0 mm getestet, um die optimale Kombination für bestimmte Temperatur- und Druckbereiche zu ermitteln. Unsere Standard-Zackendichtung verfügt über eine Zackentiefe von 0,25 mm und einen Abstand von 1,5 mm, was unserer Meinung nach die beste Balance zwischen Dichtungsleistung und Widerstandsfähigkeit gegen Quetschschäden bietet. Wir bieten auch eine „feine Verzahnung“-Option mit einer Teilung von 1,0 mm für Anwendungen an, die extrem niedrige Leckraten erfordern, wie z. B. Vakuumbetrieb oder Umgang mit giftigen Gasen.
Ein reales Beispiel eines Rohölheizgeräts in einer Raffinerie, das bei 480 °C und mit täglichen Wärmezyklen betrieben wird, zeigt den Wert des gezahnten Designs. Die ursprünglichen flachen Graphitdichtungen versagten innerhalb von drei Monaten aufgrund starker Entspannung und Ausblasen. Nach dem Einbau unserer gezahnten Dichtungen mit 316L-Kern und Graphitbeschichtung verlängerte sich die Lebensdauer auf 3 Jahre. Der Anlageningenieur stellte fest, dass die gezahnten Dichtungen ihre Dichtigkeit auch dann beibehielten, wenn die Flansche mehr als 100 Mal von Umgebungstemperatur auf 480 °C erhitzt wurden, was die Fähigkeit des Designs bestätigte, thermische Bewegungen aufzunehmen. Bei Ningbo Kaxite Sealing Materials Co., Ltd. verfeinern wir weiterhin unsere Verzahnungsgeometrie und Belagmaterialien, um den sich entwickelnden Anforderungen von Hochtemperatur-Dichtungsanwendungen gerecht zu werden.
Ningbo Kaxite Dichtungsmaterialien Co., Ltd. stellt ein umfassendes Sortiment an gezahnten Dichtungen für Hochtemperatur-, Hochdruck- und korrosive Anwendungen her. Unsere Produktpalette umfasst Standard- und Sondergrößen mit verschiedenen Metallkernmaterialien und Deckmaterialien. Die folgende Tabelle fasst die wichtigsten technischen Spezifikationen unserer beliebtesten Modelle mit gezahnten Dichtungen zusammen, die in der Petrochemie-, Energie- und Raffinerieindustrie weltweit häufig eingesetzt werden. Unsere Fabrik kann Dichtungen mit Durchmessern von 10 mm bis 5000 mm und Dicken von 2 mm bis 6 mm herstellen, um spezifische Projektanforderungen zu erfüllen.
| Modell | Kernmaterial | Verkleidungsmaterial | Temperaturbereich (°C) | Maximaler Druck (bar) | Verzahnungstiefe (mm) | Dicke (mm) | Leckagerate (ml/min) |
| KS-304-G | Edelstahl 304 | Blähgraphit | -200 bis 550 | 350 | 0.25 | 2,0, 3,0 | < 0,05 |
| KS-316L-G | Edelstahl 316L | Blähgraphit | -200 bis 600 | 400 | 0.25 | 2,0, 3,0 | < 0,03 |
| KS-316L-PTFE | Edelstahl 316L | PTFE (für korrosive Medien) | -200 bis 260 | 300 | 0.20 | 2,0, 3,0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Blähgraphit | -200 bis 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Blähgraphit | -200 bis 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | Edelstahl 316L | Glimmer (Hochtemperaturisolierung) | -200 bis 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
Zusätzlich zu den Standardangeboten bietet unser Werk eine Reihe kundenspezifischer Optionen für spezifische Hochtemperaturherausforderungen. Wir bieten gezahnte Dichtungen mit einem „flexiblen“ Kern (z. B. einem gewellten Metallkern) für Anwendungen an, die eine höhere Kompressibilität erfordern, oder mit einer „Nockenprofil“-Verzahnung für unebene Flanschoberflächen. Wir können auch eine Antihaftbeschichtung (z. B. PTFE oder Nickel) auf die Deckschicht auftragen, um ein Anhaften der Dichtung an den Flanschen zu verhindern, was besonders bei Schraubverbindungen nützlich ist, die regelmäßig demontiert werden müssen.
Die Qualitätskontrolle ist in unserem Herstellungsprozess von größter Bedeutung. Jede gezahnte Dichtung wird mithilfe einer optischen Messung auf Konsistenz der Verzahnungstiefe, mithilfe einer Granitoberflächenplatte auf Ebenheit und unter intensiver Beleuchtung auf visuelle Mängel überprüft. Wir führen außerdem einen Helium-Lecktest an Stichproben jeder Charge durch und erreichen so Leckraten unter 10^-6 mbar·l/s für kritische Anwendungen. Unser Werk in Ningbo Kaxite Sealing Materials Co., Ltd. stellt zu jeder Bestellung einen umfassenden Testbericht zur Verfügung, einschließlich Materialzertifizierungen, Maßprüfungsergebnissen und Leckratendaten. Diese Transparenz und das Bekenntnis zur Qualität stellen sicher, dass unsere gezahnten Dichtungen die Leistung und Zuverlässigkeit bieten, die in Umgebungen mit hohen Temperaturen erforderlich sind.
Selbst die am besten konzipierte gezahnte Dichtung kann vorzeitig ausfallen, wenn sie nicht ordnungsgemäß installiert und gewartet wird. Hochtemperaturanwendungen stellen besondere Herausforderungen an die Dichtungsinstallation: Die Wärmeausdehnung muss berücksichtigt werden, das Schraubendrehmoment muss genau kontrolliert werden, um Über- oder Unterkompression zu vermeiden, und die Dichtung und Flansche müssen frei von Verunreinigungen sein, die bei erhöhten Temperaturen Oxidation oder chemische Angriffe verursachen könnten. Bei Ningbo Kaxite Sealing Materials Co., Ltd. haben wir einen umfassenden Installations- und Wartungsleitfaden entwickelt, der auf jahrzehntelanger Erfahrung vor Ort basiert. Die Einhaltung dieser Richtlinien kann die Lebensdauer von gezahnten Dichtungen um 50–100 Prozent verlängern und so die Wartungskosten der Anlage und ungeplante Stillstände erheblich reduzieren.
Wichtige Installations- und Wartungspraktiken für gezahnte Dichtungen im Hochtemperaturbereich:
Eine Fallstudie aus einem Kraftwerk in Europa veranschaulicht die Auswirkungen einer ordnungsgemäßen Installation. In der Anlage kam es häufig zu Ausfällen von gezackten Dichtungen an einer Heißdampfleitung (550 °C, 120 bar). Eine Analyse ergab, dass die Ausfälle auf ein ungleichmäßiges Schraubendrehmoment und eine unsachgemäße Vorbereitung der Flanschoberfläche zurückzuführen waren. Nach der Umsetzung unserer Installationsrichtlinien – einschließlich Oberflächenreinigung, kalibrierten Drehmomentwerkzeugen und einem Nachziehverfahren nach dem Erhitzen – erhöhte sich die Lebensdauer der Dichtung von durchschnittlich 8 Monaten auf über 4 Jahre. Der Werksleiter berichtete, dass die Kosten des Installationsprogramms geringer waren als die Kosten einer ungeplanten Abschaltung, was den Return on Investment in ordnungsgemäße Installationspraktiken unterstreicht.
Unser Werk bietet Vor-Ort-Schulungen und Installationsüberwachung für kritische Projekte an. Wir bieten auch einen Nachzieh-Rechner an, der die spezifischen Wärmeausdehnungskoeffizienten der Flansch- und Dichtungsmaterialien berücksichtigt, um das optimale Nachzieh-Intervall zu ermitteln. Darüber hinaus empfehlen wir, gezahnte Dichtungen in einer sauberen, trockenen Umgebung, entfernt von korrosiven Atmosphären, zu lagern und sie innerhalb ihrer Haltbarkeitsdauer (normalerweise 2 Jahre für Dichtungen mit Graphitbeschichtung) zu verwenden. Durch die Befolgung dieser Best Practices können Anlagenbetreiber die Leistung und Lebensdauer ihrer gezahnten Dichtungen im Hochtemperaturbetrieb maximieren.
Frage 1: Können Metall-Zackendichtungen wiederverwendet werden, nachdem sie hohen Temperaturen ausgesetzt waren?
Antwort: Im Allgemeinen empfehlen wir, gezahnte Dichtungen nicht wiederzuverwenden, nachdem sie in Betrieb waren, insbesondere bei hohen Temperaturen. Das Deckmaterial (Graphit oder Glimmer) erfährt während der anfänglichen Kompression eine plastische Verformung, die nicht vollständig wiederhergestellt werden kann. Die Wiederverwendung der Dichtung kann zu einer unzureichenden Dichtungsspannung und einem erhöhten Leckagerisiko führen. Bei einigen Niederdruck- und Niedertemperaturanwendungen kann jedoch eine Sichtprüfung eine Wiederverwendung ermöglichen, wenn das Deckmaterial keine Schäden aufweist. Bei Hochtemperaturanwendungen empfehlen wir immer die Verwendung einer neuen gezahnten Dichtung, um eine zuverlässige Abdichtung zu gewährleisten. Unser Werk bietet Aufbereitungsdienste für Metallkerndichtungen an, bei denen das Deckmaterial ausgetauscht werden kann, der Kern jedoch auf Verformung oder Korrosion untersucht werden muss.
Frage 2: Was ist die maximale Betriebstemperatur für eine gezahnte Metalldichtung mit Graphitbeschichtung?
Antwort: Die maximale Dauerbetriebstemperatur für eine gezahnte Dichtung mit expandiertem Graphitbelag hängt von der Umgebung ab. In einer oxidierenden Atmosphäre (Luft) beträgt die maximale Temperatur typischerweise 550 °C, da Graphit bei höheren Temperaturen zu oxidieren beginnt. In einer inerten oder reduzierenden Atmosphäre kann Graphit bis zu 850 °C eingesetzt werden. Bei Temperaturen über 550 °C unter oxidierenden Bedingungen empfehlen wir die Verwendung einer Glimmerbeschichtung oder einer Metall-auf-Metall-Dichtung (ohne Beschichtung) für unsere gezahnten Dichtungen. Unser Werk stellt detaillierte Temperaturdiagramme für jedes Verkleidungsmaterial zur Verfügung, um Ihnen bei der Auswahl der geeigneten Option für Ihre spezifische Umgebung zu helfen.
Frage 3: Wie schneiden gezahnte Metalldichtungen im Vergleich zu spiralförmig gewickelten Dichtungen für Hochtemperaturanwendungen ab?
Antwort: Sowohl gezahnte Dichtungen als auch Spiraldichtungen eignen sich hervorragend für Hochtemperaturanwendungen, haben jedoch unterschiedliche Eigenschaften. Gezahnte Dichtungen bieten eine dichtere Abdichtung bei höheren Temperaturen und sind weniger anfällig für eine Lockerung der Wicklung bei Temperaturwechsel. Außerdem weisen sie eine höhere Beständigkeit gegen Ausblasen auf und lassen sich leichter auf unebenen Flanschen installieren. Spiraldichtungen hingegen sind flexibler und können größere Flanschfehlausrichtungen ausgleichen. Unser Werk in Ningbo Kaxite Sealing Materials Co., Ltd. empfiehlt gezahnte Dichtungen für kritische Hochtemperatur- und Hochdruckanwendungen, bei denen Zuverlässigkeit von größter Bedeutung ist, und Spiraldichtungen für weniger anspruchsvolle Anwendungen, bei denen Flanschschäden ein Problem darstellen.
Frage 4: Können gezahnte Metalldichtungen im Vakuumbereich bei hohen Temperaturen verwendet werden?
Antwort: Ja, gezahnte Dichtungen sind für Vakuumanwendungen bei hohen Temperaturen geeignet, vorausgesetzt, dass das Deckmaterial unter Vakuumbedingungen stabil ist (z. B. Graphit oder Glimmer). Der Metallkern sorgt für die nötige strukturelle Integrität, um dem äußeren Atmosphärendruck standzuhalten, während die Verzahnungen auch bei niedrigen Innendrücken für eine leckagefreie Abdichtung sorgen. Für Vakuumanwendungen empfehlen wir eine feine Verzahnung (1,0 mm) und eine hochwertige Graphitbeschichtung mit geringer Ausgasung. Unser Werk hat gezahnte Dichtungen für Hochtemperatur-Vakuumöfen geliefert, die bei 800 °C und 10^-5 mbar betrieben werden, und das mit hervorragenden Ergebnissen.
Frage 5: Welche Zertifizierungen besitzt Ningbo Kaxite Sealing Materials Co., Ltd. für seine gezahnten Metalldichtungen?
Antwort: Unsere gezahnten Dichtungen werden gemäß ISO 9001:2015 (Qualitätsmanagement) und ISO 14001:2015 (Umweltmanagement) hergestellt. Darüber hinaus verfügen wir über die TA-Luft-Zertifizierung (VDI 2440) für emissionsarme Dichtungen und erfüllen die Anforderungen von ASME B16.20 und API 607 für den Brandschutz. Unsere Dichtungen werden von unabhängigen Drittlabors auf Einhaltung der ASTM-Standards getestet, darunter ASTM F112 auf Leckage und ASTM F36 auf Kompressibilität. Wir stellen für jede Lieferung einen vollständigen Satz an Prüfzertifikaten und Materialrückverfolgbarkeit zur Verfügung und stellen so die vollständige Einhaltung der strengsten internationalen Standards sicher.
Die Eignung von gezahnten Metalldichtungen für Umgebungen mit hohen Temperaturen wird durch ihre robuste Materialauswahl, die ausgeklügelte gezahnte Geometrie und die bewährte Leistung bei Temperaturwechselbeanspruchung untermauert. Der Metallkern sorgt für die nötige Festigkeit und thermische Stabilität, die Deckmaterialien (Graphit oder Glimmer) sorgen für Anpassungsfähigkeit und chemische Beständigkeit und die Verzahnungen erzeugen mehrere hochbelastbare Dichtungslinien, die trotz Flanschbewegung und Schraubenentspannung ihre Integrität bewahren. Bei Ningbo Kaxite Sealing Materials Co., Ltd. hat unser Werk über zwei Jahrzehnte die Herstellung von gezahnten Dichtungen verfeinert und bietet eine breite Palette an Materialien und Konfigurationen an, um den Anforderungen der anspruchsvollsten Hochtemperaturanwendungen gerecht zu werden. Unser Engagement für Qualität, Innovation und Kundenbetreuung stellt sicher, dass unsere Dichtungen in Raffinerien, Kraftwerken und chemischen Verarbeitungsanlagen weltweit eine zuverlässige und langlebige Abdichtung bieten.
