Wie aktiviert die Schraubenvorspannung die Dichtleistung der Ringgelenkdichtung?

In einer Hochdruckgasleitung oder einem Raffinerie-Hydrocracker müssen die Flanschverbindungen Flüssigkeiten mit Drücken über 400 bar und Temperaturen enthalten, die von Umgebungstemperatur auf über 500 °C schwanken. Die Dichtung, die diese Dichtfunktion übernimmt, ist keine weiche, komprimierbare Folie. Es handelt sich um einen massiven Metallring – eine Ring Joint Gasket –, der durch einen Mechanismus abdichtet, der sich grundlegend von dem einer herkömmlichen Dichtung unterscheidet. Die Ringgelenkdichtung ist nicht auf die Elastizität eines Gummi- oder Graphitmaterials angewiesen. Dabei kommt es auf die präzise Anwendung der Schraubenvorspannung an, um einen Metall-auf-Metall-Kontakt zwischen der Dichtung und der Flanschnut zu erzwingen. Die Schraubenvorspannung ist die Kraft, die die Dichtungsleistung der Dichtung aktiviert. Ohne ausreichende Vorspannung dichtet die Ringgelenkdichtung nicht ab. Bei zu hoher Vorspannung kann es zur Beschädigung des Flansches oder der Dichtung kommen. Die Schraubenvorspannung ist die entscheidende Variable, die über Erfolg oder Misserfolg der Verbindung entscheidet.

Die Frage, wie die Vorspannung der Schrauben die Dichtleistung der Ringgelenkdichtung aktiviert, ist eine Frage der Mechanik und Materialwissenschaft. Die Vorspannung der Schraube erzeugt eine Sitzspannung auf die Dichtung, wodurch diese sich an die Flanschnut anpasst. Das Dichtungsmaterial muss die richtige Härte haben, um sich leicht zu verformen und die mikroskopischen Unregelmäßigkeiten in der Nutoberfläche auszufüllen. Der Flansch muss stark genug sein, um der Vorspannung standzuhalten, ohne nachzugeben. Und die Schrauben müssen in einem kontrollierten Muster angezogen werden, um eine gleichmäßige Lastverteilung rund um den Ring sicherzustellen. In diesem Artikel werden die Mechanik der Schraubenvorspannung, das Design der Ringgelenkdichtung, die Rolle der Dichtungshärte und die praktischen Überlegungen zur Erzielung einer zuverlässigen Dichtung untersucht. Wir stellen Ihnen auch detaillierte Spezifikationen für unsere zur VerfügungRinggelenkdichtungenaus unserer Fabrik in Ningbo Kaxite Dichtungsmaterialien Co., Ltd.

Inhaltsverzeichnis

• 1. Was ist eine Ringgelenkdichtung und wie dichtet sie ab?
• 2. Warum ist die Schraubenvorspannung der Schlüssel zur Dichtungsaktivierung?
• 3. Wie wirkt sich die Dichtungshärte auf die Sitzleistung aus?
• 4. Welche Rolle spielt die Flanschnut bei der Abdichtung?
• 5. Wie wird die Schraubenvorspannung berechnet und angewendet?
• 6. Was sind die wichtigsten Spezifikationen für Ringgelenkdichtungen?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Was ist eine Ringgelenkdichtung und wie dichtet sie ab?

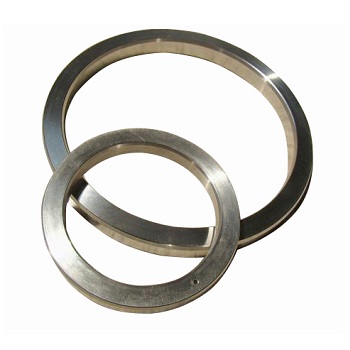

Eine Ringgelenkdichtung ist ein metallisches Dichtungselement, das in Hochdruck- und Hochtemperatur-Flanschverbindungen eingesetzt wird. Es besteht typischerweise aus einem massiven Metallring mit ovalem oder achteckigem Querschnitt. Die Dichtung ist so konzipiert, dass sie in eine präzisionsgefertigte Nut auf der Flanschfläche passt. Beim Zusammenschrauben der Flansche wird die Dichtung zwischen den beiden Nuten zusammengedrückt, wodurch eine Metall-auf-Metall-Dichtung entsteht. Der Dichtungsmechanismus einer Ringgelenkdichtung unterscheidet sich von dem einer Weichdichtung. Eine weiche Dichtung dichtet ab, indem sie sich an die Flanschoberfläche anpasst und die mikroskopischen Unregelmäßigkeiten ausfüllt. Eine Ringgelenkdichtung dichtet ab, indem sie das Metall leicht verformt und einen Linienkontakt mit der Nut erzeugt. Die Kontaktspannung an der Kontaktlinie ist extrem hoch, wodurch auch bei sehr hohen Drücken eine Abdichtung entsteht. Die folgende Tabelle fasst die wichtigsten Eigenschaften einer Ringgelenkdichtung zusammen.

Bei Kaxite stellt unser Werk Ringgelenkdichtungen in einer Reihe von Materialien und Größen her, um den Anforderungen der anspruchsvollsten Anwendungen gerecht zu werden. Wir verwenden Präzisionsbearbeitung, um sicherzustellen, dass die Dichtungsabmessungen genau sind und die Oberflächenbeschaffenheit korrekt ist. Unsere Dichtungen sind nach den Standards API 6A und ASME B16.20 zertifiziert und stellen so sicher, dass sie ein Höchstmaß an Qualität und Zuverlässigkeit erfüllen.

2. Warum ist die Schraubenvorspannung der Schlüssel zur Dichtungsaktivierung?

Unter Schraubenvorspannung versteht man die Spannung, die beim Anziehen der Schrauben entsteht. Es ist die Kraft, die die Flansche zusammenklemmt und die Dichtung zusammendrückt. Ohne Schraubenvorspannung würden die Flansche nicht zusammengehalten und die Dichtung nicht zusammengedrückt werden. Die Schraubenvorspannung aktiviert die Dichtleistung der Ring Joint-Dichtung. Beim Anziehen der Schrauben wird die Vorspannkraft über die Flansche auf die Dichtung übertragen. Die Dichtung wird gegen die Nut gedrückt, wodurch ein Kontakt mit hoher Spannung entsteht, der die Verbindung abdichtet. Die Höhe der Vorspannung bestimmt die Sitzspannung der Dichtung, die wiederum die Qualität der Dichtung bestimmt. Bei zu geringer Vorspannung reicht die Sitzspannung nicht aus und die Verbindung wird undicht. Bei zu hoher Vorspannung kann es zu einem Nachgeben des Flansches oder der Dichtung und damit zu einer Undichtigkeit kommen. Um eine zuverlässige Abdichtung zu gewährleisten, muss die Schraubenvorspannung sorgfältig berechnet und kontrolliert werden. Die folgende Tabelle zeigt den Zusammenhang zwischen Schraubenvorspannung und Dichtungssitzspannung.

In unserem Werk geben wir unseren Kunden detaillierte Verschraubungsempfehlungen für unsere Ringgelenkdichtungen. Wir legen die erforderliche Schraubenvorspannung, das Anzugsmuster und die Schmierungsanforderungen fest. Unser Ingenieurteam kann Ihnen bei der Berechnung der richtigen Vorspannung für Ihre spezifische Flansch- und Dichtungskombination behilflich sein. Bei Bedarf bieten wir auch technischen Support vor Ort an.

3. Wie wirkt sich die Dichtungshärte auf die Sitzleistung aus?

Die Härte der Ringgelenkdichtung ist ein entscheidender Faktor für ihre Dichtleistung. Die Dichtung muss weich genug sein, um sich unter der Schraubenvorspannung leicht zu verformen, sich der Flanschnut anzupassen und eine Abdichtung zu erzeugen. Allerdings muss es auch hart genug sein, um einer Extrusion standzuhalten und seine Form unter hohem Druck beizubehalten. Die Härte der Dichtung wird durch das Material bestimmt, aus dem sie besteht. Weicheisen ist das weichste und am häufigsten verwendete Material. Es ist für Niederdruck- und Niedertemperaturanwendungen geeignet. Kohlenstoffstahl ist härter und wird für höhere Drücke verwendet. Edelstahl ist noch härter und bietet Korrosionsbeständigkeit. Monel und Inconel werden für die anspruchsvollsten Anwendungen verwendet, bei denen hohe Festigkeit und Korrosionsbeständigkeit erforderlich sind. Die folgende Tabelle fasst die Härte und typische Anwendungen gängiger Ringgelenkdichtungsmaterialien zusammen.

BeiNingbo Kaxite Dichtungsmaterialien Co., Ltd.Wir fertigen Ringgelenkdichtungen aus all diesen Materialien. Wir bieten außerdem eine Reihe von Härtegraden für jedes Material an, um den unterschiedlichen Anwendungen gerecht zu werden. Unser Ingenieurteam kann Ihnen bei der Auswahl des richtigen Materials und der richtigen Härte für Ihre spezifischen Anforderungen helfen.

4. Welche Rolle spielt die Flanschnut bei der Abdichtung?

Die Flanschnut ist der vertiefte Bereich auf der Flanschfläche, in den die Ringgelenkdichtung eingesetzt wird. Die Abmessungen und die Oberflächenbeschaffenheit der Nut sind entscheidend für die Dichtleistung der Dichtung. Die Nut muss mit genauen Toleranzen bearbeitet werden, um sicherzustellen, dass die Dichtung richtig sitzt und die Kontaktspannung gleichmäßig ist. Der Nutwinkel, die Nuttiefe und die Nutbreite beeinflussen alle die Dichtungsleistung. Die Oberflächenbeschaffenheit der Nut muss glatt genug sein, damit sich die Dichtung verformen und die mikroskopischen Unregelmäßigkeiten ausfüllen kann, aber nicht so glatt, dass die Dichtung nicht auf der Oberfläche greifen kann. Die folgende Tabelle fasst die Keilnutparameter für Standard-Ringgelenkdichtungen zusammen.

In unserem Werk können wir technische Unterstützung bei der Gestaltung und Bearbeitung von Flanschnuten leisten. Wir bieten auch einen Nutinspektionsservice an, um zu überprüfen, ob die Nut den Anforderungen der geltenden Norm entspricht. Dies ist wichtig, da eine abgenutzte oder beschädigte Nut dazu führen kann, dass selbst eine neue Dichtung nicht richtig abdichtet.

5. Wie wird die Schraubenvorspannung berechnet und angewendet?

Die Berechnung der Schraubenvorspannung ist ein entscheidender Schritt bei der Konstruktion und Montage einer Ring Joint Gasket-Verbindung. Die Vorspannung muss ausreichend sein, um die erforderliche Sitzspannung auf die Dichtung zu erzeugen, darf jedoch nicht so hoch sein, dass der Flansch oder die Schrauben nachgeben. Die Berechnung berücksichtigt die Sitzspannung der Dichtung, die Flanschabmessungen, die Schraubengröße und das Schraubenmaterial sowie den Betriebsdruck und die Betriebstemperatur. Die Vorspannung wird normalerweise anhand des ASME Boiler and Pressure Vessel Code oder einer gleichwertigen Norm berechnet. Sobald die Vorspannung berechnet ist, muss sie kontrolliert auf die Schrauben aufgebracht werden. Dies geschieht typischerweise mit einem Drehmomentschlüssel oder einem hydraulischen Spanner. Das Anzugsmuster muss eingehalten werden, um eine gleichmäßige Lastverteilung sicherzustellen. Die folgende Tabelle fasst die wichtigsten Schritte zum Aufbringen der Schraubenvorspannung zusammen.

Bei Ningbo Kaxite Sealing Materials Co., Ltd. stellen wir unseren Kunden detaillierte Verschraubungsverfahren für unsere Ringgelenkdichtungen zur Verfügung. Darüber hinaus bieten wir Schulungen und Unterstützung vor Ort an, um sicherzustellen, dass die Vorspannung korrekt aufgebracht wird. Unser Ziel ist es, unseren Kunden stets zu einer zuverlässigen Abdichtung zu verhelfen.

6. Was sind die wichtigsten Spezifikationen für Ringgelenkdichtungen?

Zu den wichtigsten Spezifikationen für eine Ringgelenkdichtung gehören die Dichtungsgröße, die Druckklasse, das Material, die Querschnittsart und die Härte. Die folgende Tabelle bietet eine Zusammenfassung der typischen Spezifikationen für unsere Ringgelenkdichtungen.

In unserem Werk stellen wir Ringgelenkdichtungen her, die diese und weitere Spezifikationen erfüllen. Wir können die Dichtung an spezifische Projektanforderungen anpassen, einschließlich spezieller Materialien, spezieller Größen und spezieller Querschnitte. Unser Engineering-Team kann Sie beim Auswahlprozess unterstützen und detaillierte technische Daten für Ihr Projekt bereitstellen.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Wie hoch ist die empfohlene Schraubenvorspannung für eine Ringgelenkdichtung?

Antwort: Die empfohlene Schraubenvorspannung hängt von der Dichtungsgröße, der Druckklasse, dem Dichtungsmaterial und dem Flanschmaterial ab. Die Berechnung erfolgt typischerweise nach dem ASME Boiler and Pressure Vessel Code oder einem gleichwertigen Standard. Die Vorspannung muss ausreichend sein, um die erforderliche Sitzspannung auf die Dichtung zu erzeugen, ohne dass der Flansch oder die Schrauben nachgeben. Bei Ningbo Kaxite Sealing Materials Co., Ltd. bieten wir detaillierte Verschraubungsempfehlungen für jede unserer Ringgelenkdichtungen.

Frage 2: Kann eine Ringgelenkdichtung wiederverwendet werden?

Antwort: Im Allgemeinen sollte eine Ringgelenkdichtung nicht wiederverwendet werden. Wenn die Dichtung zusammengedrückt wird, verformt sie sich plastisch und passt sich der Nut an. Diese Verformung ist dauerhaft und die Dichtung kehrt nicht in ihre ursprüngliche Form zurück. Die Wiederverwendung einer Ringgelenkdichtung kann zu Undichtigkeiten führen, da die Dichtung beim zweiten Mal nicht mehr richtig abdichtet. Der Industriestandard besteht darin, die Dichtung jedes Mal auszutauschen, wenn die Verbindung geöffnet wird. Unser Werk empfiehlt, für jede Montage eine neue Dichtung zu verwenden.

Frage 3: Was ist der Unterschied zwischen einer ovalen und einer achteckigen Ringgelenkdichtung?

Antwort: Die ovale Dichtung (R-Typ) hat einen abgerundeten Querschnitt und wird in Standardanwendungen verwendet. Die achteckige Dichtung (RX-Typ) hat einen flachen Querschnitt, der bei höheren Drücken eine effizientere Abdichtung bietet. Die achteckige Dichtung erfordert eine andere Nutgestaltung als die ovale Dichtung. Die Wahl zwischen beiden hängt von der Druckklasse und der Flanschnut ab. Unser Engineering-Team kann Ihnen bei der Auswahl des richtigen Typs für Ihre Anwendung helfen.

Frage 4: Woher weiß ich, ob meine Ringgelenkdichtung undicht ist?

Antwort: Zu den Anzeichen einer undichten Ringgelenkdichtung gehören sichtbares Austreten von Flüssigkeit oder Gas aus der Verbindung, ein Abfall des Systemdrucks und das Vorhandensein eines zischenden Geräusches. Wenn Sie ein Leck vermuten, sollte die Verbindung sofort drucklos gemacht und überprüft werden. Die Dichtung sollte ausgetauscht und die Flanschnut auf Beschädigungen untersucht werden. Leckagen können gefährlich sein, insbesondere bei Hochdruck- oder Giftbetrieben, daher sollten sie niemals ignoriert werden.

Frage 5: Was ist das richtige Anzugsmuster für einen Ring-Joint-Dichtungsflansch?

Antwort: Das richtige Anzugsmuster ist ein Sternmuster, bei dem die Schrauben in einer überkreuzten Reihenfolge angezogen werden. Die Schrauben sollten in mehreren Stufen angezogen werden, typischerweise 30 %, 60 % und 100 % des Zieldrehmoments. Dadurch wird sichergestellt, dass die Dichtung gleichmäßig komprimiert wird und die Flansche parallel bleiben. Nach dem ersten Anziehen sollte das Drehmoment nach 24 Stunden überprüft werden, um Kriechen und Entspannung auszugleichen. Bei Ningbo Kaxite Sealing Materials Co., Ltd. bieten wir detaillierte Anzugsverfahren für unsere Ringgelenkdichtungen.

8. Fazit

Die Schraubenvorspannung ist die Kraft, die die Dichtleistung einer Ringgelenkdichtung aktiviert. Ohne ausreichende Vorspannung kann sich die Dichtung nicht verformen und den hohen Spannungskontakt herstellen, der zum Abdichten von Hochdruck- und Hochtemperaturverbindungen erforderlich ist. Die Schraubenvorspannung muss sorgfältig berechnet, angewendet und kontrolliert werden, um eine zuverlässige Abdichtung zu gewährleisten. Für die Dichtleistung spielen das Dichtungsmaterial, die Flanschnut und das Verschraubungsverfahren eine Rolle. Bei Ningbo Kaxite Sealing Materials Co., Ltd. verfügt unser Werk über das Fachwissen und die Erfahrung, um Ringgelenkdichtungen herzustellen, die den anspruchsvollsten Anforderungen gerecht werden. Wir verwenden hochwertige Materialien, Präzisionsbearbeitung und strenge Tests, um sicherzustellen, dass jede von uns hergestellte Dichtung eine zuverlässige Leistung liefert. Darüber hinaus bieten wir umfassende technische Unterstützung, um unseren Kunden zu einer erfolgreichen Versiegelung zu verhelfen.

Unabhängig davon, ob Sie ein neues Hochdrucksystem entwerfen oder ein bestehendes warten, laden wir Sie ein, sich mit unserem technischen Team in Verbindung zu setzen, um Ihre Anforderungen zu besprechen. Wir können Produktspezifikationen, Verschraubungsempfehlungen und Unterstützung vor Ort bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Dichtungsanwendungen auf der ganzen Welt gemacht.

Kontaktieren Sie noch heute Ningbo Kaxite Sealing Materials Co., Ltdum Ihre Anforderungen an Ringgelenkdichtungen zu besprechen und herauszufinden, wie unsere Produkte eine zuverlässige Abdichtung in Ihren anspruchsvollsten Anwendungen gewährleisten können.
