In der petrochemischen Industrie kann ein einzelnes Flanschleck an einem Hochdruck-Hydrocracker eine Notabschaltung auslösen, die einen Produktionsausfall von über 500.000 US-Dollar pro Tag verursacht. In einem Kraftwerk kann ein Dampfleck an einem Turbineneinlassflansch zu einem tagelangen Zwangsstillstand führen. Dies sind keine seltenen Ereignisse. Sie sind die direkte Folge von Dichtungsfehlern und stellen eine der bedeutendsten Ursachen für ungeplante Wartungsarbeiten und Produktionsausfälle in der Schwerindustrie dar. Das zentrale Bauteil dieser Herausforderung ist die Dichtung. Und unter den Dichtungen hat sich ein Design als äußerst wirksam bei der Vermeidung dieser kostspieligen Ausfälle erwiesen: die Ring Joint Gasket.
Die Ringgelenkdichtung ist ein metallisches Dichtungselement, das in Hochdruck- und Hochtemperaturanwendungen eingesetzt wird, bei denen Zuverlässigkeit nicht verhandelbar ist. Im Gegensatz zu Weichdichtungen, die zur Herstellung einer Dichtung auf Kompressibilität angewiesen sind, erzeugt die Ringgelenkdichtung eine Dichtung durch einen präzisen Metall-auf-Metall-Kontakt zwischen der Dichtung und der Nut in den Flanschflächen. Diese Konstruktion sorgt für eine Dichtung, die beständig gegen Ausblasen ist, eine hohe Widerstandsfähigkeit gegenüber Temperaturwechseln aufweist und Drücken standhält, die andere Arten von Dichtungen zerstören würden. Das Ergebnis ist eine drastische Reduzierung ungeplanter Wartungsarbeiten und Produktionsausfälle. In diesem Artikel wird erläutert, wie die Ring Joint Gasket dies erreicht, indem ihr Design, ihre Materialien, ihre Installation und ihre Leistung in den anspruchsvollsten Industrieumgebungen untersucht werden. Bei Ningbo Kaxite Sealing Materials Co., Ltd. produziert unsere FabrikRinggelenkdichtungenSeit über zwei Jahrzehnten haben wir aus erster Hand gesehen, wie die richtige Dichtung die Zuverlässigkeit einer Anlage verbessern kann.
Eine Ringgelenkdichtung ist ein massiver Metalldichtring, der auf präzise Abmessungen gefertigt und so konzipiert ist, dass er in eine entsprechende Nut passt, die in die Flanschflächen eingearbeitet ist. Die Dichtung hat typischerweise einen ovalen oder achteckigen Querschnitt und ist in einer Reihe von Standardgrößen erhältlich, die durch API 6A und ASME B16.20 definiert sind. Beim Anziehen der Flanschschrauben wird die Dichtung zwischen den beiden Nutflächen komprimiert. Das Metall verformt sich leicht, wodurch eine dichte, linienförmige Abdichtung entsteht. Dies unterscheidet sich grundlegend von einer Weichdichtung, die auf der Kompressibilität des Materials beruht, um die Unvollkommenheiten in der Flanschoberfläche zu füllen. Die Ringgelenkdichtung basiert auf der präzisen Geometrie der Nut und der Dichtung, um eine Dichtung zu schaffen, die sowohl robust als auch zuverlässig ist.
Der Hauptvorteil der Ring-Joint-Dichtung ist ihre Beständigkeit gegen Ausblasen. Bei einer Weichdichtung ist das Dichtelement zwischen den Flanschflächen eingeschlossen, aber nicht mechanisch fixiert. Wenn der Innendruck die Druckkraft der Schrauben übersteigt, kann die Dichtung aus der Verbindung gedrückt werden – ein Phänomen, das als Blowout bezeichnet wird. Dies ist ein katastrophaler Fehler, der die Prozessflüssigkeit freisetzt und zu Verletzungen oder zum Tod führen kann. Die Ringgelenkdichtung kann nicht herausplatzen, da sie mechanisch in der Nut eingeklemmt ist. Die Nut fungiert als Auffanggefäß und die Dichtung wird darin komprimiert. Selbst wenn die Schraubenkraft verloren geht, bleibt die Dichtung an Ort und Stelle und sorgt so für eine gute Abdichtung. Dies ist ein entscheidendes Sicherheitsmerkmal bei Hochdruckanwendungen.
Die folgende Tabelle vergleicht die Konstruktionsmerkmale und Leistungsmerkmale von Ringgelenkdichtungen und Weichdichtungen.
| Besonderheit | Ringgelenkdichtung | Weiche Dichtung (Blatt) |
| Dichtungsmechanismus | Metall-auf-Metall-Leitungskontakt | Kompression von weichem Material |
| Blowout-Widerstand | Hervorragend (mechanisch blockiert) | Schlecht (kann extrudiert werden) |
| Druckstufe | Bis zu 10.000 psi (690 bar) | Bis zu 1.000 psi (69 bar) |
| Temperaturbewertung | Bis zu 1.000°C (je nach Material) | Bis zu 500°C (je nach Material) |
| Wiederverwendbarkeit | Nicht empfohlen | Nicht empfohlen |
| Typische Anwendungen | Bohrlochköpfe, Pipelines, Raffinerien, Kraftwerke | Allgemeine industrielle Rohrleitungen, Niederdrucksysteme |

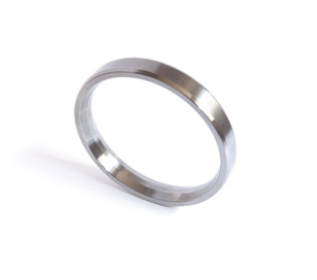

Das Design der Ringgelenkdichtung ist standardisiert, um die Austauschbarkeit zu gewährleisten. Die gebräuchlichsten Ausführungen sind der R-Typ (oval oder achteckig), der RX-Typ (für höhere Drücke) und der BX-Typ (für extrem hohe Drücke). Jeder Stil hat eine spezifische Rillengeometrie und Druckstufe. BeiNingbo Kaxite Dichtungsmaterialien Co., Ltd.Wir fertigen alle drei Modelle aus verschiedenen Materialien, um den Anforderungen verschiedener Anwendungen gerecht zu werden.
Die Metall-auf-Metall-Dichtung einer Ringgelenkdichtung ist der Schlüssel zu ihrer Fähigkeit, Ausblasen und Leckagen zu verhindern. Beim Anziehen der Flanschschrauben wird die Dichtung gegen die Nutflächen gedrückt. Der erste Kontakt ist ein Linienkontakt – die gekrümmte Oberfläche der Dichtung trifft auf die flache Oberfläche der Nut. Mit zunehmender Schraubenlast verformt sich das Metall an der Kontaktlinie plastisch, wodurch eine größere Kontaktfläche entsteht. Diese Verformung beschränkt sich auf einen sehr kleinen Bereich und sorgt für eine sowohl dichte als auch elastische Abdichtung. Die Abdichtung ist dicht, da der Metall-zu-Metall-Kontakt die mikroskopischen Lücken beseitigt, durch die Flüssigkeit entweichen könnte. Es ist belastbar, da die Verbindung durch die elastische Verformung der Dichtung und des Flansches kleine Bewegungen aufnehmen kann, ohne den Kontakt zu verlieren.
Die Geometrie der Nut ist entscheidend für die Leistung der Dichtung. Die Nut wird in einem präzisen Winkel (typischerweise 23° für R-Dichtungen) und in einer genauen Tiefe bearbeitet. Wenn die Dichtung zusammengedrückt wird, drückt die Keilwirkung der Nut das Dichtungsmaterial in engen Kontakt mit den Nutflächen. Dadurch entsteht eine Dichtung, die mit steigendem Druck immer dichter wird. Dies wird als druckunterstützte Dichtung bezeichnet. Je höher der Innendruck, desto stärker wird die Dichtung gegen die Nutflächen gedrückt und desto dichter wird die Dichtung. Dies ist das Gegenteil einer weichen Dichtung, die durch hohen Druck aus der Verbindung gedrückt werden kann. Die folgende Tabelle zeigt die Beziehung zwischen Innendruck und Dichtkraft für eine Ringgelenkdichtung.
| Innendruck (bar) | Siegelkraft (N/mm) | Kontaktspannung (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Die druckunterstützte Dichtung macht die Ringgelenkdichtung so effektiv bei der Verhinderung von Ausblasen. Selbst wenn die Schraubenlast aufgrund von Wärmeausdehnung oder -entspannung reduziert wird, wird die Dichtung weiterhin durch den Innendruck unter Spannung gesetzt. Dies ist ein entscheidendes Sicherheitsmerkmal bei Hochdruckanwendungen. In unserem Werk testen wir jede Charge von Ringgelenkdichtungen, um ihre druckbetriebene Dichtungsleistung zu überprüfen. Wir verwenden einen hydraulischen Prüfstand, der einen Prüfflansch mit Innendruck beaufschlagt und die Leckrate misst. Unsere Dichtungen erreichen durchweg Leckraten, die deutlich unter den zulässigen Grenzwerten von API 6A und ASME B16.20 liegen.
Das Material, aus dem eine Ringgelenkdichtung hergestellt wird, bestimmt ihre Fähigkeit, den korrosiven und thermischen Bedingungen der Anwendung standzuhalten. Eine Dichtung aus dem falschen Material wird vorzeitig versagen, was zu ungeplanten Wartungsarbeiten und Produktionsausfällen führt. Die gebräuchlichsten Materialien für Ringgelenkdichtungen sind Weicheisen, kohlenstoffarmer Stahl, Edelstahl (304, 316, 321) und exotische Legierungen wie Inconel, Monel und Hastelloy. Jedes Material weist einen bestimmten Temperatur- und Korrosionsbeständigkeitsbereich auf. Die Auswahl des Materials muss sich an der Prozessflüssigkeit, der Betriebstemperatur und der erforderlichen Lebensdauer orientieren.
Weicheisen ist das wirtschaftlichste Material und eignet sich für nicht korrosive Anwendungen bei niedrigen Temperaturen. Für etwas anspruchsvollere Anwendungen wird kohlenstoffarmer Stahl verwendet. Edelstahl 304 und 316 sind die Arbeitspferde der Branche und bieten eine gute Korrosionsbeständigkeit und Hochtemperaturfestigkeit. Edelstahl 321 ist mit Titan stabilisiert, um interkristalline Korrosion bei hohen Temperaturen zu verhindern. Inconel und Monel werden in den aggressivsten Umgebungen eingesetzt, beispielsweise in Umgebungen, die Chloride oder Dampf mit hoher Temperatur enthalten. Die folgende Tabelle bietet einen Leitfaden zu den Temperatur- und Korrosionsgrenzen gängiger Ringgelenkdichtungsmaterialien.
| Material | Max. Temperatur (°C) | Korrosionsbeständigkeit | Typische Anwendungen |
| Weiches Eisen | 400 | Arm | Niederdruck-, nicht korrosive Dienstleistungen |
| Kohlenstoffarmer Stahl | 500 | Gerecht | Allgemeine industrielle Rohrleitungen |
| Edelstahl 304 | 700 | Gut | Die meisten Raffinerie- und Petrochemiedienstleistungen |
| Edelstahl 316 | 800 | Sehr gut | Korrosive Umgebungen, Hochtemperaturdampf |
| Edelstahl 321 | 900 | Sehr gut | Hochtemperaturanwendungen |
| Inconel 625 | 1.000 | Exzellent | Extreme Temperaturen, stark korrosiv |
| Monel 400 | 800 | Exzellent | Chloridhaltige Umgebungen |
Die Auswahl des richtigen Materials ist eine entscheidende technische Entscheidung. Eine Dichtung, die gegenüber der Prozessflüssigkeit nicht beständig ist, korrodiert, verliert ihre Dichtfähigkeit und kann möglicherweise den Prozess verunreinigen. Eine Dichtung, die nicht für die Betriebstemperatur ausgelegt ist, wird weich oder kriecht, verliert ihre Vorspannung und führt zu Undichtigkeiten. Bei Kaxite arbeiten wir eng mit unseren Kunden zusammen, um für jede Anwendung das optimale Material auszuwählen. Wir pflegen eine umfassende Datenbank zur Materialkompatibilität und können spezifische Empfehlungen basierend auf den Prozessbedingungen geben. Mit diesem Service helfen wir unseren Kunden, ungeplante Wartungsarbeiten und Produktionsausfälle zu reduzieren.
Die langlebigste Ringgelenkdichtung der Welt wird versagen, wenn sie nicht richtig installiert wird. Der Einbau ist ein entscheidender Faktor für die Zuverlässigkeit der Dichtung. Die häufigsten Installationsfehler sind: Wiederverwendung einer bereits komprimierten Dichtung, Beschädigung der Dichtung bei der Handhabung, unterlassene Reinigung der Nut und Anwendung eines ungleichmäßigen Schraubendrehmoments. Jeder dieser Fehler kann zu einem vorzeitigen Ausfall führen. Die ordnungsgemäße Installation ist ein systematischer Prozess, der sorgfältig befolgt werden muss.
Der erste Schritt besteht darin, die Dichtung und die Nut zu überprüfen. Die Dichtung muss frei von Mängeln wie Kratzern, Dellen oder Korrosion sein. Die Nut muss sauber, trocken und frei von Schmutz oder altem Dichtungsmaterial sein. Jegliche Beschädigung der Nut wird auf die Dichtung übertragen und verhindert so eine ordnungsgemäße Abdichtung. Der zweite Schritt besteht darin, die Dichtung in die Nut einzubauen. Die Dichtung sollte vorsichtig behandelt werden, um Schäden zu vermeiden. Es sollte in die Nut gelegt und auf korrekten Sitz überprüft werden. Der dritte Schritt besteht darin, die Flansche auszurichten. Die Flansche müssen parallel und innerhalb der angegebenen Toleranzen ausgerichtet sein. Eine Fehlausrichtung führt zu einer ungleichmäßigen Belastung der Dichtung und kann zu Undichtigkeiten führen.
Der vierte Schritt besteht darin, die Schrauben festzuziehen. Dies muss stern- oder kreuzweise in mehreren Durchgängen erfolgen, um eine gleichmäßige Belastung zu gewährleisten. Das endgültige Schraubendrehmoment sollte den Angaben des Flanschherstellers entsprechen. Die Verwendung eines kalibrierten Drehmomentschlüssels ist unbedingt erforderlich. Die folgende Tabelle enthält eine Zusammenfassung der Installationsschritte und der wichtigsten zu überprüfenden Punkte.
| Schritt | Aktion | Schlüsselüberprüfung |
| 1 | Dichtung und Nut prüfen | Keine Mängel, sauber und trocken |
| 2 | Dichtung in Nut einbauen | Richtig sitzen |
| 3 | Flansche ausrichten | Parallel und zentriert |
| 4 | Schrauben sternförmig festziehen | Mehrere Durchgänge, gleichmäßiges Drehmoment |
| 5 | Abschließende Drehmomentprüfung | Gemäß Spezifikation |
In unserem Werk liefern wir mit jeder Ringgelenkdichtung, die wir versenden, detaillierte Installationsanweisungen. Wir bieten unseren Kunden auch Installationsschulungen vor Ort an. Unser technisches Team steht Ihnen bei allen Installationsfragen zur Verfügung. Durch die Befolgung dieser Verfahren können unsere Kunden sicherstellen, dass ihre Ringgelenkdichtungen die langfristige Zuverlässigkeit bieten, die für die Reduzierung ungeplanter Wartungsarbeiten und Produktionsausfälle unerlässlich ist.
Die Gesamtbetriebskosten (TCO) einer Ringgelenkdichtung umfassen den Erstkaufpreis, die Installationskosten, die Wartungskosten und die Ausfallkosten. Während der Anschaffungspreis einer Ring-Joint-Dichtung höher ist als der einer Weichdichtung, sind die Gesamtbetriebskosten oft niedriger, da die Ring-Joint-Dichtung länger hält und seltener ausfällt. Ein einzelner Ausfall einer Weichdichtung kann Hunderttausende Dollar an Produktionsausfällen kosten, während eine Ringgelenkdichtung diesen Ausfall verhindern kann. Die folgende Tabelle bietet einen Vergleich der Gesamtbetriebskosten einer Ringgelenkdichtung und einer Weichdichtung über einen Zeitraum von 10 Jahren.
| Kostenkomponente | Ringgelenkdichtung | Weiche Dichtung |
| Erstkaufpreis (pro Einheit) | 50 $ | 10 $ |
| Anzahl der Ersetzungen (10 Jahre) | 2 | 6 |
| Gesamtkaufkosten | 100 $ | 60 $ |
| Installationsarbeit (10 Jahre) | 200 $ | 600 $ |
| Kosten des Scheiterns (10 Jahre) | 0 $ | 50.000 $ |
| Gesamtbetriebskosten | 300 $ | 50.660 $ |
Die Tabelle zeigt, dass die Gesamtbetriebskosten der Ringgelenkdichtung trotz des höheren Anschaffungspreises deutlich niedriger sind als die der Weichdichtung. Die Einsparungen resultieren aus der geringeren Anzahl an Austauschvorgängen, dem geringeren Installationsaufwand und dem Wegfall von Ausfallkosten. Dies ist das wirtschaftliche Argument für den Einsatz von Ringgelenkdichtungen in Hochdruck- und Hochtemperaturanwendungen. Die Kosten eines einzelnen Ausfalls übersteigen die Kosten der Dichtung selbst bei weitem. Bei Ningbo Kaxite Sealing Materials Co., Ltd. helfen wir unseren Kunden bei der Berechnung der Gesamtbetriebskosten ihrer Dichtungslösungen. Wir glauben, dass die Ringgelenkdichtung die kostengünstigste Lösung für anspruchsvolle Anwendungen ist.
Frage 1: Kann eine Ringgelenkdichtung nach dem Komprimieren wiederverwendet werden?
Antwort: Nein, eine Ringgelenkdichtung sollte nicht wiederverwendet werden. Nachdem die Dichtung komprimiert wurde, hat sie eine plastische Verformung erfahren und ist kaltverfestigt. Eine Wiederverwendung bietet keine zuverlässige Abdichtung. Die Dichtung sollte jedes Mal ausgetauscht werden, wenn der Flansch geöffnet wird. Dies ist eine wichtige Sicherheitsmaßnahme. Bei Ningbo Kaxite Sealing Materials Co., Ltd. empfehlen wir unseren Kunden, einen ausreichenden Vorrat an Ersatzdichtungen bereitzuhalten, um sicherzustellen, dass sie nicht in die Versuchung geraten, eine Dichtung im Notfall wiederzuverwenden.
Frage 2: Wie wähle ich das richtige Material für eine Ringgelenkdichtung aus?
Antwort: Die Auswahl des Materials hängt von der Prozessflüssigkeit, der Betriebstemperatur und der erforderlichen Korrosionsbeständigkeit ab. Für nicht korrosive Anwendungen bei niedrigen Temperaturen ist Weicheisen oder kohlenstoffarmer Stahl ausreichend. Für die meisten Raffinerie- und Petrochemieanwendungen wird Edelstahl 304 oder 316 empfohlen. Für Hochtemperatur- oder stark korrosive Anwendungen können exotische Legierungen wie Inconel oder Monel erforderlich sein. Unser technisches Team kann spezifische Empfehlungen basierend auf Ihren Prozessbedingungen geben.
Frage 3: Was ist der Unterschied zwischen einer Ringgelenkdichtung vom Typ R, RX und BX?
Antwort: Der R-Typ ist die standardmäßige ovale oder achteckige Dichtung, die in den meisten Anwendungen verwendet wird. Der RX-Typ verfügt über eine modifizierte Geometrie, die eine effektivere Abdichtung bei höheren Drücken bietet. Der Typ BX ist für extrem hohe Drücke ausgelegt und druckunterstützt ausgeführt. Jeder Typ hat eine spezifische Nutgeometrie und Druckstufe. Unsere Fabrik stellt alle drei Typen her und wir können Ihnen bei der Auswahl des richtigen Typs für Ihre Anwendung helfen.
Frage 4: Wie kann ich feststellen, ob eine Ringgelenkdichtung beschädigt ist?
Antwort: Eine beschädigte Ringgelenkdichtung kann sichtbare Kratzer, Dellen oder Korrosion aufweisen. Es kann auch unrund verformt sein oder einen abgeflachten Querschnitt aufweisen. Wenn eines dieser Anzeichen vorliegt, sollte die Dichtung nicht verwendet werden. Schon ein kleiner Defekt kann dazu führen, dass die Dichtung nicht richtig abdichtet. Überprüfen Sie die Dichtung vor dem Einbau immer sorgfältig.
Frage 5: Wie hoch ist der maximale Druckwert einer Ringgelenkdichtung?
Antwort: Der maximale Druckwert einer Ringgelenkdichtung hängt von der Art und dem Material ab. R-Dichtungen sind typischerweise für 5.000 psi (345 bar) ausgelegt. Dichtungen vom Typ RX sind für 10.000 psi (690 bar) ausgelegt. Dichtungen vom Typ BX sind für einen Druck von 1.034 bar (15.000 psi) oder höher ausgelegt. Die tatsächliche Druckstufe hängt auch von der Flanschgröße und der Schraubenlast ab. Unser Werk kann für jeden Dichtungstyp und jedes Material spezifische Druckstufen bereitstellen.
Die Ringgelenkdichtung ist eine entscheidende Komponente bei den Bemühungen, ungeplante Wartungsarbeiten und Produktionsausfälle in industriellen Hochdrucksystemen zu reduzieren. Seine Metall-auf-Metall-Dichtung, das druckunterstützte Design und die Beständigkeit gegen Ausblasen machen es zur zuverlässigsten Dichtungslösung für anspruchsvolle Anwendungen. Durch die Auswahl des richtigen Materials, den richtigen Einbau der Dichtung und die Befolgung eines vorbeugenden Wartungsprogramms können Anlagenbetreiber dichtungsbedingte Ausfälle praktisch ausschließen. Das Ergebnis sind höhere Betriebszeiten, geringere Wartungskosten und eine sicherere Arbeitsumgebung.
Bei Ningbo Kaxite Sealing Materials Co., Ltd. stellt unser Werk seit über zwei Jahrzehnten Ringgelenkdichtungen her. Wir bieten ein komplettes Sortiment an Standard- und kundenspezifischen Dichtungen aus verschiedenen Materialien. Unser technisches Team steht Ihnen bei der Materialauswahl, Installationsschulung und Fehleranalyse zur Seite. Wir sind bestrebt, unseren Kunden dabei zu helfen, ein Höchstmaß an Zuverlässigkeit und Sicherheit in ihrem Betrieb zu erreichen.
Kontaktieren Sie noch heute Ningbo Kaxite Sealing Materials Co., LtdErfahren Sie mehr über unsere Ringgelenkdichtungen und wie sie Ihre ungeplanten Wartungs- und Produktionsausfälle reduzieren können.
