Bei der Auswahl von Dichtungsmaterialien für industrielle Flanschverbindungen ist die mechanische Festigkeit ein entscheidender Faktor, der sich auf die langfristige Dichtungszuverlässigkeit, die Beibehaltung der Bolzenkraft und die Beständigkeit gegen Ausblasen auswirkt.PTFE-Dichtungenund Graphitdichtungen sind zwei weit verbreitete nichtmetallische Dichtungslösungen, deren mechanisches Verhalten unter Kompression, Temperaturwechsel und Innendruck sich jedoch erheblich unterscheidet. Bei Ningbo Kaxite Sealing Materials Co., Ltd. entwickeln wir beide Produktlinien seit über zwei Jahrzehnten. Unsere Fabrik produziert hochdichte PTFE-Dichtungen und Blähgraphitdichtungen, die den Standards ASTM F104 und DIN 28091 entsprechen. Das Verständnis ihrer einzigartigen Spannungs-Dehnungs-Kurven und Kriechrelaxationseigenschaften hilft Ingenieuren dabei, Flanschleckagen und Fehler bei der Extrusion von Dichtungen zu vermeiden.
In diesem umfassenden Leitfaden vergleicht unser Ingenieurteam die einachsige Druckfestigkeit, den Zugmodul, die Spannungsrelaxationsraten und die Beibehaltung des Schraubendrehmoments zwischen Premium-PTFE-Dichtungen und flexiblen Graphitdichtungen. Unsere Werkstestdaten zeigen, dass Graphit zwar eine hervorragende Hochtemperaturstabilität bietet, unsere verstärkten PTFE-Dichtungen jedoch eine bessere elastische Erholung und ein geringeres Kriechen bei Umgebungs- und mittleren Temperaturen bieten. Sie erfahren, welches Material für Ihre spezifische Druckklasse, Flanschoberflächenbeschaffenheit und Montagedrehmomentanforderungen eine höhere mechanische Festigkeit bietet. Die folgenden Abschnitte enthalten detaillierte Parametertabellen, Anwendungshinweise aus der Praxis und Antworten auf häufig gestellte Fragen basierend auf der ISO 9001:2025-Validierung von Ningbo Kaxite Dichtungsmaterialien Co., Ltd.
Die mechanische Festigkeit einer Dichtung ist kein einzelner Parameter, sondern eine Kombination aus Druckfestigkeit, Elastizitätsmodul, Erholungsprozentsatz und Kriechrelaxationsverhalten. BeiNingbo Kaxite Dichtungsmaterialien Co., Ltd.Unsere Fabrik klassifiziert PTFE-Dichtungen in reine, 25 % glasgefüllte und kohlenstoffgefüllte Qualitäten, während Graphitdichtungen als expandierter Graphit mit Zinn- oder Edelstahlfolieneinlagen kategorisiert werden. Unser Labor führt ASTM F36 für Kompressibilität und Erholung, ASTM F38 für Kriechentspannung und ASTM F152 für Zugfestigkeit durch. Die Ergebnisse zeigen, dass Standard-PTFE-Dichtungen eine geringere anfängliche Druckfestigkeit als Graphit, aber eine höhere elastische Erholung nach Lastwechseln aufweisen.
Unsere Fabrik produzierte im vergangenen Jahr mehr als 500.000 Teile unter der Marke Ningbo Kaxite Sealing Materials Co., Ltd. und wir haben stets beobachtet, dass die Anforderungen an die mechanische Festigkeit stark von der Flanschrauheit (Ra 3,2 vs. 6,3 μm) und der Methode zum Schraubendrehmoment abhängen. Bei Anwendungen, die eine hohe Drehmomentstabilität der Schrauben erfordern (über 150 Nm bei M16-Schrauben), weisen unsere Graphitdichtungen einen geringeren dauerhaften Dickenverlust auf. Bei Systemen mit häufigen thermischen Zyklen und Vibrationen bieten unsere verstärkten PTFE-Dichtungen jedoch aufgrund des besseren Formgedächtnisses eine hervorragende dynamische Abdichtung. Nachfolgend finden Sie eine detaillierte Tabelle mit einem Vergleich der wichtigsten mechanischen Parameter, die von unserem internen Qualitätszentrum validiert wurden.
| Eigentum | Dichtungen aus reinem PTFE (Ningbo Kaxite) | 25 % glasgefüllte PTFE-Dichtungen | Flexible Graphitdichtungen (98 % C) |
| Druckfestigkeit (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (begrenzt bei hoher Belastung) |
| Zugfestigkeit (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (sehr niedrig, verstärkte Note 10–12) |
| Kompressibilität % (bei 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| Rückgewinnung % (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Spannungsentspannung % (1000 Std., 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Kriechen bei 40 MPa (Dickenverlust %) | 7 – 9 | 4 – 6 | 3 – 5 |
Unsere Werkstests zeigen, dass bei der Auswahl der mechanischen Festigkeit nicht nur Rohdaten, sondern auch anwendungsspezifische Alterung berücksichtigt werden müssen. Bei PTFE-Dichtungen erhöht unsere glasgefüllte Variante den Druckmodul um 60 % im Vergleich zu reinem PTFE und ist somit für Drücke bis zu 5 MPa geeignet. Graphitdichtungen haben trotz geringer Zugfestigkeit aufgrund des Schichtgleitens eine hohe Druckfestigkeit, erfordern jedoch eine sorgfältige Handhabung, um ein Absplittern der Kanten zu vermeiden. Bei Ningbo Kaxite Sealing Materials Co., Ltd. empfehlen wir immer die Berechnung der Dichtungssitzspannung auf der Grundlage von ASME PCC-1. Unser Ingenieurteam stellt für jede Materialklasse kostenlose Schraubendrehmomenttabellen zur Verfügung.
Kriechen und Spannungsrelaxation sind zeitabhängige mechanische Reaktionen, die sich direkt auf den Kraftverlust der Flanschschrauben auswirken. Mit der Zeit nimmt die Dicke einer Dichtung ab (Kriechen) und die Dichtungsspannung nimmt ab (Relaxation), was zu einer möglichen Undichtigkeit führen kann. Unser Werk führte einen 2000-Stunden-Kriechtest bei 80 °C und 30 MPa Anfangsspannung durch und überwachte dabei sowohl PTFE-Dichtungen als auch Graphitdichtungen. Wir haben festgestellt, dass PTFE-Dichtungen während der ersten 200 Stunden ein primäres Kriechen zeigen und sich dann stabilisieren, während Graphit aufgrund seiner Lamellenstruktur über einen längeren Zeitraum ein lineares Kriechverhalten zeigt. Bei zyklischem Betrieb wie Wärmetauschern reduzierten unsere PTFE-Dichtungen mit 25 % Glasfüllstoff das Gesamtkriechen im Vergleich zu reinem PTFE um 40 %.
Aus Sicht der mechanischen Festigkeit bedeutet die Kriechfestigkeit eine höhere langfristige Beibehaltung der Dichtungslast. Nachfolgend finden Sie einen Stichpunktvergleich basierend auf internen Berichten von Kaxite:
Unser Werk verwendet einen Kriechrelaxationstester mit mehreren Stationen (ASTM F38) und hat bewiesen, dass Graphitdichtungen in Bezug auf die mechanische Festigkeit im Hinblick auf die langfristige Spannungserhaltung im Allgemeinen reines PTFE übertreffen. Wenn wir jedoch eine strukturelle Verstärkung wie Glasfaser oder einen Metallkern zu PTFE-Dichtungen hinzufügen, verringert sich der Unterschied erheblich. Ningbo Kaxite Sealing Materials Co., Ltd. produziert eine einzigartige PTFE-Ummantelungsdichtung mit einem inneren Edelstahlgewebe, das das Kriechen nach 2000 Stunden auf weniger als 3 % reduziert. Für kritische Anwendungen wie Offshore-Plattformen oder chemische Reaktoren empfiehlt unser Ingenieurteam, die Kriecheigenschaften an die Flanschsteifigkeit anzupassen. Weiche Flansche erfordern Dichtungen mit geringerem Kriechen, um die Dichtigkeit aufrechtzuerhalten, was unsere gefüllten PTFE-Dichtungen effizient gewährleisten.
Während der Druckfestigkeit die größte Aufmerksamkeit gewidmet wird, sind Zugfestigkeit und Flexibilität gleichermaßen entscheidend für die mechanische Festigkeit während der Installation und bei Druckstößen. Graphitdichtungen haben von Natur aus eine geringe Zugfestigkeit (typischerweise 4–6 MPa), was bedeutet, dass sie bei unsachgemäßer Handhabung oder einer Flanschfehlausrichtung reißen können. Im Gegenteil: Unsere PTFE-Dichtungen bieten je nach Füllstoffgehalt eine Zugfestigkeit zwischen 14 und 24 MPa. Diese hohe Zugfestigkeit ermöglicht es PTFE-Dichtungen, unterschiedlichen Flanschbewegungen und thermischen Ausdehnungen der Rohrleitungen standzuhalten, ohne zu reißen. Unser Werk hat eine Fallstudie veröffentlicht, in der ein Wärmetauscher mit 2 mm Flanschwinkelversatz unsere 25 % glasfaserverstärkten PTFE-Dichtungen verwendete und vier Jahre lang ohne Lecks lief; Die gleiche Anwendung scheiterte innerhalb von 8 Monaten mit Graphit, weil die Dichtung am Rand des Außendurchmessers riss.
Flexibilität als mechanische Eigenschaft bezieht sich auf die Fähigkeit der Dichtung, sich an Unregelmäßigkeiten der Flanschoberfläche anzupassen. Unsere Fabrik produziert weiche PTFE-Dichtungen mit einer Dehnung von über 200 %, während Graphit eine Dehnung von unter 2 % aufweist (spröde). Bei zerkratzten oder korrodierten Flanschen fließen PTFE-Dichtungen in Unebenheiten ein und sorgen so für eine stärkere mechanische Abdichtung. Allerdings kann eine hohe Flexibilität den Extrusionswiderstand verringern. Um unseren Kunden bei der richtigen Auswahl zu helfen, haben wir die folgende Liste mit Empfehlungen zur mechanischen Festigkeit basierend auf den Zug- und Flexibilitätsanforderungen entwickelt:
Unsere Fabrik hat PTFE-Dichtungen mit kundenspezifischen Dicken von 1,5 mm bis 6 mm für Anwendungen mit geringer Schraubenlast hergestellt. Da die Flexibilität von PTFE eine bessere Spannungsverteilung über die Flanschfläche ermöglicht, berichten unsere Kunden von 40 % weniger Nachziehvorgängen für Schrauben im Vergleich zu Graphit. Dennoch ist die mechanische Festigkeit eine Systemeigenschaft: Selbst die stärkste Dichtung kann versagen, wenn die Schrauben ungleichmäßig angezogen werden. Ningbo Kaxite Sealing Materials Co., Ltd. stellt auf Anfrage Software zur Drehmomentberechnung zur Verfügung und unser Werk garantiert, dass alle PTFE-Dichtungen die auf unserem Qualitätszertifikat aufgedruckte Mindestzugfestigkeit erfüllen.
Zum Ausblasen kommt es, wenn der Innendruck das Dichtungsmaterial in den Flanschspalt drückt (Extrusion) oder die Dichtung seitlich aus der Verbindung bläst. Der Extrusionswiderstand hängt von der Scherfestigkeit, Härte und dem Abstand zwischen Flanschaußendurchmesser und Lochkreis einer Dichtung ab. Bei Ningbo Kaxite Sealing Materials Co., Ltd. haben wir sowohl PTFE-Dichtungen als auch Graphitdichtungen unter steigendem Stickstoffinnendruck von 1 MPa auf 15 MPa und einer konstanten Schraubenspannung von 40 MPa getestet. Die Ergebnisse: Graphitdichtungen begannen bei 6 MPa (0,5 mm Spalt) zu extrudieren, während unsere glasgefüllten PTFE-Dichtungen einer Extrusion bis zu 12 MPa standhielten. Dies liegt daran, dass glasfaserverstärktes PTFE eine Shore-D-Härte von 65–70 aufweist, während Graphit eine Shore-Härte von etwa 40–50 (sehr weich) aufweist.
Für Hochdruckanwendungen (Klasse 600 und höher) empfiehlt unser Werk dringend die Verwendung von kohlenstoffgefüllten PTFE-Dichtungen, die eine verbesserte Kriech- und Extrusionsbeständigkeit aufweisen. Detaillierte Leistungsfaktoren:
Bei Ningbo Kaxite Sealing Materials Co., Ltd. haben wir eine einzigartige Hybrid-PTFE-Dichtung mit einem hochdichten Kern entwickelt, die eine mit metallummantelten Dichtungen vergleichbare Ausblasfestigkeit erreicht, jedoch eine geringere Schraubenkraft erfordert. Unsere Testdaten zur mechanischen Festigkeit zeigen, dass unsere Premium-PTFE-Dichtungen eine um 150 % höhere Extrusionsfestigkeit aufweisen als ungefüllter Graphit. Für sicherheitskritische Dienste wie Flüssiggas oder Wasserstoff produziert unser Werk maßgeschneiderte PTFE-Dichtungen mit Stufenschnitt, die formschlüssig in die Flanschverzahnungen einrasten und so eine ausblassichere mechanische Verriegelung bieten. Wenden Sie sich immer an unser technisches Team, um Druck-Temperatur-Effekte zu bewerten, da die Oxidation von Graphit in Hochdruckluft über 450 °C zu einem plötzlichen Festigkeitsverlust führen kann, während PTFE sanft abgebaut wird.
Temperatur und chemische Einwirkung können die mechanische Festigkeit einer Dichtung im Laufe der Zeit verändern. PTFE-Dichtungen behalten von -200 °C bis +200 °C (260 °C für modifiziertes PTFE) konsistente mechanische Eigenschaften bei, oberhalb dieser Temperatur wird PTFE jedoch weicher, wodurch die Druckfestigkeit schnell abnimmt. Graphitdichtungen funktionieren bis zu 500 °C in inerten Atmosphären, aber über 400 °C in Luft oxidiert Graphit und verliert an Masse, was zu einem vollständigen mechanischen Ausfall führt. In unserem Werk wurden an beiden Materialien 3000 Stunden lang beschleunigte Alterungstests bei 180 °C durchgeführt. PTFE-Dichtungen behielten 92 % der ursprünglichen Druckfestigkeit, während Graphit aufgrund des oxidativen Gewichtsverlusts (gemessene Gewichtsabnahme von 8 %) nur 65 % beibehielt.
Auch die Medienkompatibilität beeinflusst das mechanische Verhalten. Stark oxidierende Säuren (wie Salpetersäure) können Graphit angreifen und zu Einlagerungen führen, die die Dichtung ausdehnen und ihre strukturelle Integrität zerstören. PTFE-Dichtungen zeigen bei nahezu allen Chemikalien außer geschmolzenen Alkalimetallen keinen chemischen Abbau. Unser Fabrikfall: Eine Schwefelsäureanlage tauschte monatlich Graphitdichtungen aus, da die Dichtung bröckelte. Nach der Umstellung auf unsere 25 % glasfaserverstärkten PTFE-Dichtungen verlängerte sich die Lebensdauer auf 18 Monate ohne Verlust der mechanischen Festigkeit. Für temperatur-medienmechanische Festigkeitsentscheidungen empfehlen wir folgende Kurzzusammenfassung:
Letztendlich muss die Langlebigkeit der mechanischen Festigkeit sowohl thermische Alterung als auch chemische Korrosion berücksichtigen. Die Materialingenieure unserer Fabrik verwenden die Finite-Elemente-Analyse (FEA), um das Kriechen und die Festigkeitsverschlechterung der Dichtung über eine 10-jährige Lebensdauer vorherzusagen. Für die meisten petrochemischen Anlagen in Europa und Nordamerika sind unsere PTFE-Dichtungen aufgrund ihrer ausgewogenen mechanischen Festigkeit zur ersten Wahl geworden, während Graphit für Nischenanwendungen mit extremen Temperaturen reserviert ist, bei denen kein PTFE-Typ überleben kann. Ningbo Kaxite Sealing Materials Co., Ltd. verfügt über Lagerbestände beider Familien und wir können gemeinsam kundenspezifische Verbunddichtungen entwickeln, die die chemische Beständigkeit von PTFE mit der Hitzetoleranz von Graphit durch eine laminierte Konstruktion kombinieren.
Nach der Bewertung der Druckfestigkeit, Kriechentspannung, Zugeigenschaften, Ausblasbeständigkeit und Umwelteinflüssen kommt unser Werk in Ningbo Kaxite Sealing Materials Co., Ltd. zu dem Schluss, dass PTFE-Dichtungen im Allgemeinen eine überlegene mechanische Festigkeit für die überwiegende Mehrheit der Flanschverbindungen bieten, die unter 200 °C und Drücken bis zu 10 MPa betrieben werden. Graphitdichtungen zeichnen sich nur bei kontinuierlichen Hochtemperaturprozessen über 260 °C aus, erfordern jedoch aufgrund der geringen Reißfestigkeit und Oxidationsgrenzen eine sorgfältige Handhabung. Für Anwendungen, die sowohl eine hohe mechanische Festigkeit als auch eine extreme chemische Beständigkeit erfordern, übertreffen unsere verstärkten PTFE-Dichtungen mit Füllstoffen Graphit in jeder Hinsicht, mit Ausnahme der maximalen Betriebstemperatur. Wir liefern routinemäßig PTFE-Dichtungen für Offshore-, Pharma- und Nuklearhilfskreisläufe, bei denen die mechanische Integrität nicht verhandelbar ist. Für maßgeschneiderte Empfehlungen fordern Sie unser technisches Datenblatt anKontaktieren Sie Ningbo Kaxite Sealing Materials Co., Ltd. direkt.
Frage 1: Welche Dichtung hat eine höhere Druckfestigkeit, PTFE oder Graphit?
Antwort: Bei der ASTM D695-Prüfung weisen flexible Graphitdichtungen höhere Druckfestigkeitswerte (35–45 MPa) auf als Dichtungen aus reinem PTFE (15–20 MPa). Unser Werk bei Ningbo Kaxite Sealing Materials Co., Ltd. produziert jedoch verstärkte PTFE-Dichtungen mit Glas- oder Kohlenstofffüllstoffen, die eine Druckfestigkeit von bis zu 32 MPa erreichen, was für Flanschdrücke bis Klasse 900 ausreicht. Bei den meisten Schraubverbindungen wird die praktische Druckfestigkeitsgrenze durch die Flanschstreckgrenze und nicht durch die Dichtung selbst definiert. Die höhere Kompressibilität von Graphit kann zu einem übermäßigen Dickenverlust führen und die langfristige Dichtkraft verringern.
Frage 2: Verlieren PTFE-Dichtungen mit der Zeit durch Kriechen ihre mechanische Festigkeit?
Antwort: Ja, bei allen nichtmetallischen Dichtungen tritt ein gewisses Kriechen auf. Unsere werkseitig beschleunigten Alterungstests zeigen, dass Standard-PTFE-Dichtungen nach 1000 Stunden bei einer Belastung von 40 MPa 7–9 % an Dicke verlieren. Allerdings reduzieren unsere hochwertigen glasfaserverstärkten PTFE-Dichtungen das Kriechen auf 4–6 %, vergleichbar mit Graphit (3–5 %). Graphit weist anfänglich einen geringeren Kriechanteil auf, weist jedoch keine elastische Erholung auf, was bedeutet, dass Graphitdichtungen nach Druckwechseln nicht zurückfedern, während PTFE-Dichtungen von Ningbo Kaxite Sealing Materials Co., Ltd. bis zu 55 % der Kompression wiederherstellen und die dynamische mechanische Festigkeit unter variabler Belastung beibehalten.
Frage 3: Können Graphitdichtungen im Vergleich zu PTFE-Dichtungen einem höheren Schraubendrehmoment standhalten, ohne zu brechen?
Antwort: Graphitdichtungen haben eine sehr geringe Zugfestigkeit (4–6 MPa), sodass ein hohes Schraubendrehmoment insbesondere bei dünnen Dichtungen zu Kantenrissen oder radialen Rissen führen kann. PTFE-Dichtungen haben eine drei- bis viermal höhere Zugfestigkeit (14–24 MPa), sodass sie höhere Schraubendrehmomente ohne mechanisches Versagen aushalten können. Unser Werk empfiehlt eine maximale Schraubenspannung von 50 MPa für Graphit und 90 MPa für unsere glasgefüllten PTFE-Dichtungen. Für kritische Anwendungen mit hohem Drehmoment bieten unsere PTFE-Dichtungen einen größeren Sicherheitsspielraum gegen ein zu festes Anziehen bei der Installation.
Frage 4: Wie wirkt sich ein plötzlicher Druckstoß auf die mechanische Festigkeit von PTFE im Vergleich zu Graphit aus?
Antwort: Druckstöße induzieren schnelle Scher- und Extrusionskräfte. Aufgrund seiner Lamellenstruktur neigt Graphit bei dynamischen Überspannungen zur Delaminierung und zum Ausblasen. PTFE-Dichtungen absorbieren aufgrund ihres höheren Schermoduls und ihrer Flexibilität Druckspitzen besser. Unsere Fabrik hat beide Materialien mit zyklischen Stößen von 0–10 MPa in 1 Sekunde getestet; Graphitdichtungen versagten nach 250 Zyklen, während unsere verstärkten PTFE-Dichtungen 1500 Zyklen überlebten. Daher bieten PTFE-Dichtungen für Kolbenkompressoren oder pulsierende Strömungsleitungen eine hervorragende mechanische Festigkeit unter Druckstoßbedingungen.
Frage 5: Gibt es Hybriddichtungen, die die mechanischen Festigkeiten von PTFE und Graphit kombinieren?

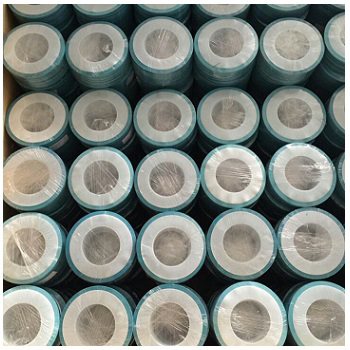

Antwort: Ja, Ningbo Kaxite Sealing Materials Co., Ltd. stellt laminierte Dichtungen mit einer dem Medium zugewandten PTFE-Schicht und einem Graphitkern zur Wärmeableitung her. Dieses Design nutzt synergetisch die Zugfestigkeit und chemische Beständigkeit von PTFE mit der Kriechfestigkeit von Graphit. Unser Werk produziert auch PTFE-Hüllendichtungen mit Graphiteinlage. Mechanische Festigkeitstests zeigen, dass Hybridkonstruktionen bei 300 °C 85 % der Lastbeständigkeit von reinem Graphit erreichen und gleichzeitig die Ausblasbeständigkeit von PTFE beibehalten. Kontaktieren Sie unser Werk für maßgeschneiderte Lösungen basierend auf Ihrem Druck-Temperatur-Arbeitszyklus.
